Trạm bơm thủy lực zb4-500: “trái tim” của công nghệ căng kéo cáp dự ứng lực trên các công trường cầu đường

Trong công nghệ thi công bê tông cốt thép dự ứng lực (DƯL) căng sau – giải pháp cốt lõi cho các kết cấu dầm sàn vượt nhịp lớn như dầm Super-T, dầm chữ I hay bản mặt cầu hiện đại – việc kiểm soát chính xác lực căng là yếu tố quyết định đến chất lượng toàn bộ công trình. Để vận hành được những chiếc kích thủy lực khổng lồ hàng trăm tấn, các kỹ sư cầu đường luôn cần đến một "trợ thủ" bền bỉ và chuẩn xác: Trạm nguồn bơm dầu thủy lực ZB4-500.

​

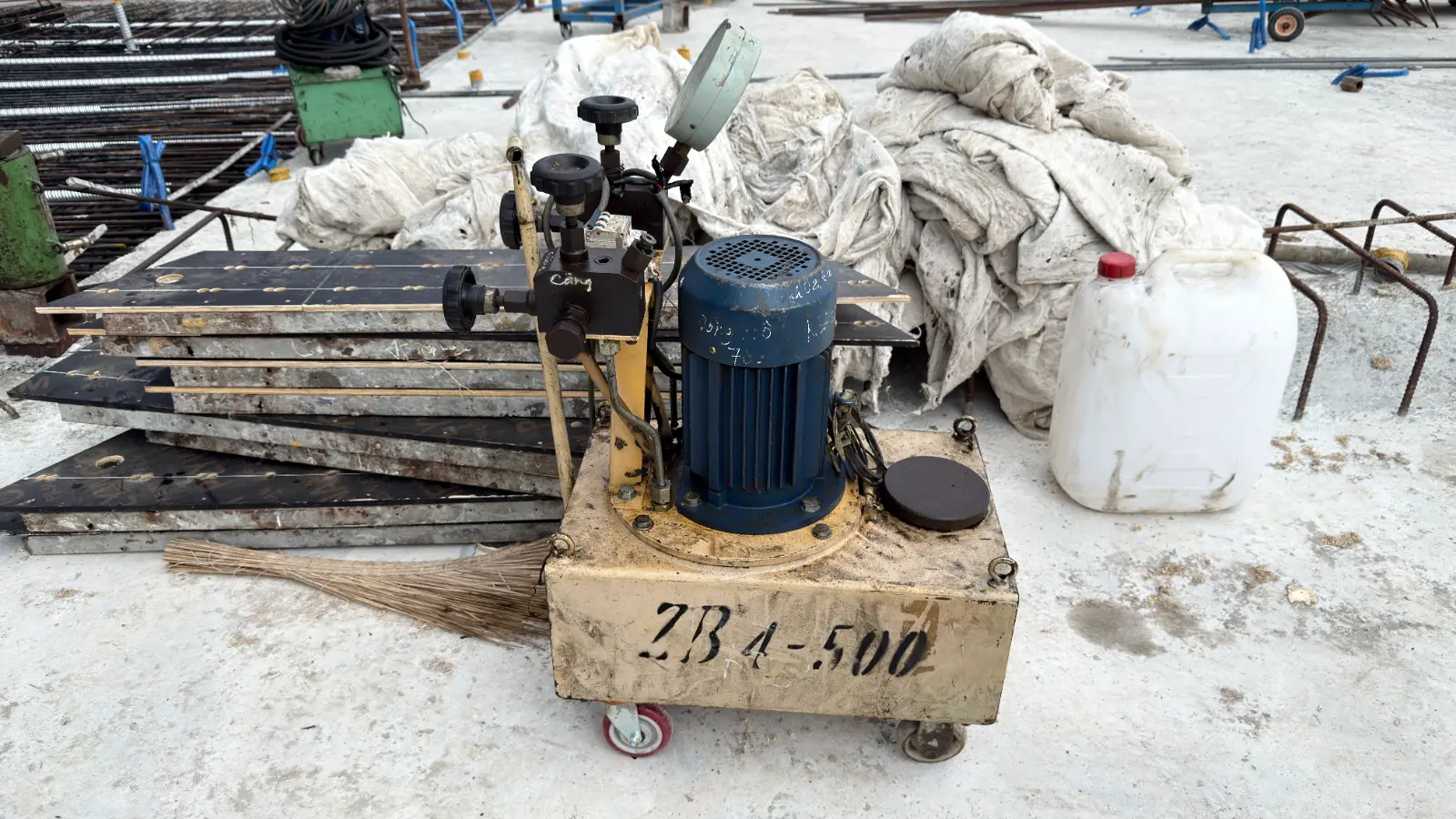

Nếu đã từng trực tiếp tham gia vào công tác kéo cáp tại các bãi đúc dầm hay trên đà giáo, hình ảnh chiếc máy bơm vỏ vàng với khối mô-tơ xanh đặc trưng chắc chắn đã trở nên thuộc lòng với anh em thi công. Dù có kiểu dáng công nghiệp khá gọn gàng, đây lại là thiết bị mang tính sống còn đối với công nghệ căng kéo cấu kiện DƯL.

1: Bản chất kỹ thuật và cấu tạo cốt lõi:

Về mặt bản chất, máy căng cáp dự ứng lực ZB4-500 không trực tiếp tác dụng lực cơ học lên sợi cáp thép. Đây là một trạm nguồn bơm dầu thủy lực áp suất cao. Nhiệm vụ duy nhất nhưng cực kỳ quan trọng của nó là chuyển hóa điện năng thành năng lượng thủy lực, truyền dẫn áp suất dầu qua hệ thống ống tuy-ô chịu áp đến kích thông tâm (Stressing Jack) để thực hiện hành trình căng hoặc thu kích.

- Cấu tạo thực tế của một trạm bơm ZB4-500 tiêu chuẩn bao gồm:

 + Động cơ truyền động: Sử dụng mô-tơ điện 3 pha công suất 3 kW. Đây là nguồn động lực chính điều khiển hệ thống bơm piston hướng trục hoạt động, tạo áp suất dòng dầu tịnh tiến và ổn định.

 + Thùng chứa và hệ thống lọc: Phần vỏ máy bên dưới đồng thời là thùng chứa dầu thủy lực chuyên dụng với dung tích khoảng 30 lít (khuyến nghị sử dụng dầu chống mài mòn dòng CS32 hoặc CS46).

 + Cụm van điều khiển đa năng: Khối điều khiển trung tâm tích hợp van phân phối dòng dầu độc lập cho hai chu trình (đường dầu ra để kích căng và đường dầu về để thu kích). Trên các khối van tại công trường, thợ vận hành thường viết tay chữ "Căng" bằng sơn trắng để tránh nhầm lẫn nguy hiểm khi thao tác.

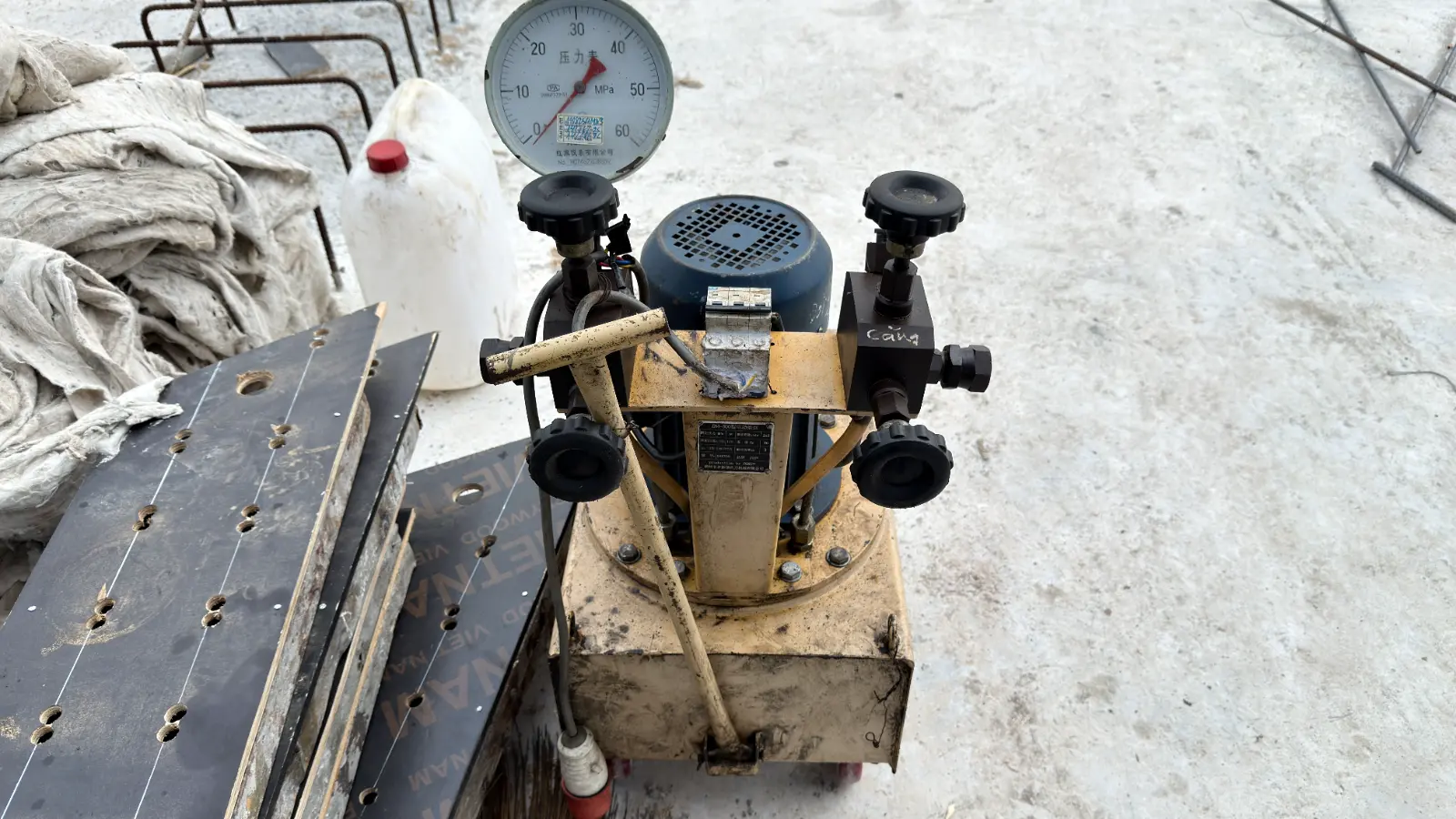

 + Đồng hồ đo áp suất cao cấp: Thường là loại đồng hồ chống rung có dầu glycerin bên trong với dải đo từ 0 đến 60 MPa (tương đương 600 bar), giúp kỹ sư kiểm soát áp lực dầu thực tế một cách trực quan.

2: Các thông số kỹ thuật định danh dòng máy ZB4-500

Để tính toán biện pháp thi công và lựa chọn kích thủy lực phối hợp phù hợp, các kỹ sư cần nắm chắc các thông số định mức sau từ nhà sản xuất:

 + Áp suất làm việc danh định:50 MPa (mức cực đại an toàn, thích ứng tối ưu với hầu hết các dòng kích thông tâm).

 + Lưu lượng dầu đầu ra:2 × 2 lít/phút (thiết kế bơm kép giúp hành trình đẩy của kích diễn ra êm ái, tránh hiện tượng giật cục gây sốc lực lên sợi cáp).

 + Trọng lượng thiết bị: Khoảng 120 kg (được trang bị cụm bánh xe chịu lực và tay kéo chữ T giúp dễ dàng dịch chuyển cơ động qua các đầu dầm).

 + Khả năng tổ hợp thiết bị: Thích hợp đồng bộ tuyệt đối với các dòng kích thủy lực thông tâm phổ biến (như YCW hoặc YCQ) có tải trọng kéo dao động rộng từ 25 tấn cho tới các dòng siêu trọng 650 tấn.

Hiểu sâu về thiết bị, làm chủ được công nghệ thi công chính là chìa khóa để tạo nên những nhịp cầu bền vững, những tuyến đường cao tốc an toàn đạt chất lượng cao. Hy vọng bài viết tổng hợp ngắn này mang lại những thông tin hữu ích cho anh em trong những chuyến đi khảo sát, giám sát hoặc trực tiếp chỉ đạo thi công tại hiện trường.

Anh em đang dùng dòng máy nào cho công trình của mình? Hãy để lại ý kiến bình luận phía dưới bài viết để cùng trao đổi kinh nghiệm chuyên môn nhé!
