Tối Ưu Bản Vẽ Hạ Tầng Với Lisp Chia Khoảng Cách A/B Tự Động Trong AutoCAD

Khám phá bộ Lisp AutoCAD gồm KBAB, DIMAB, DIMA1, DIMP1, DIMPL và CHPL giúp tự động chia khoảng cách theo bước A/B, tạo kích thước hàng loạt và xử lý Polyline nhanh chóng. Công cụ hữu ích cho kỹ sư cầu đường, hạ tầng và thiết kế giao thông, giúp tăng tốc độ triển khai bản vẽ và giảm thao tác thủ công. 🚧🏗️📏

​

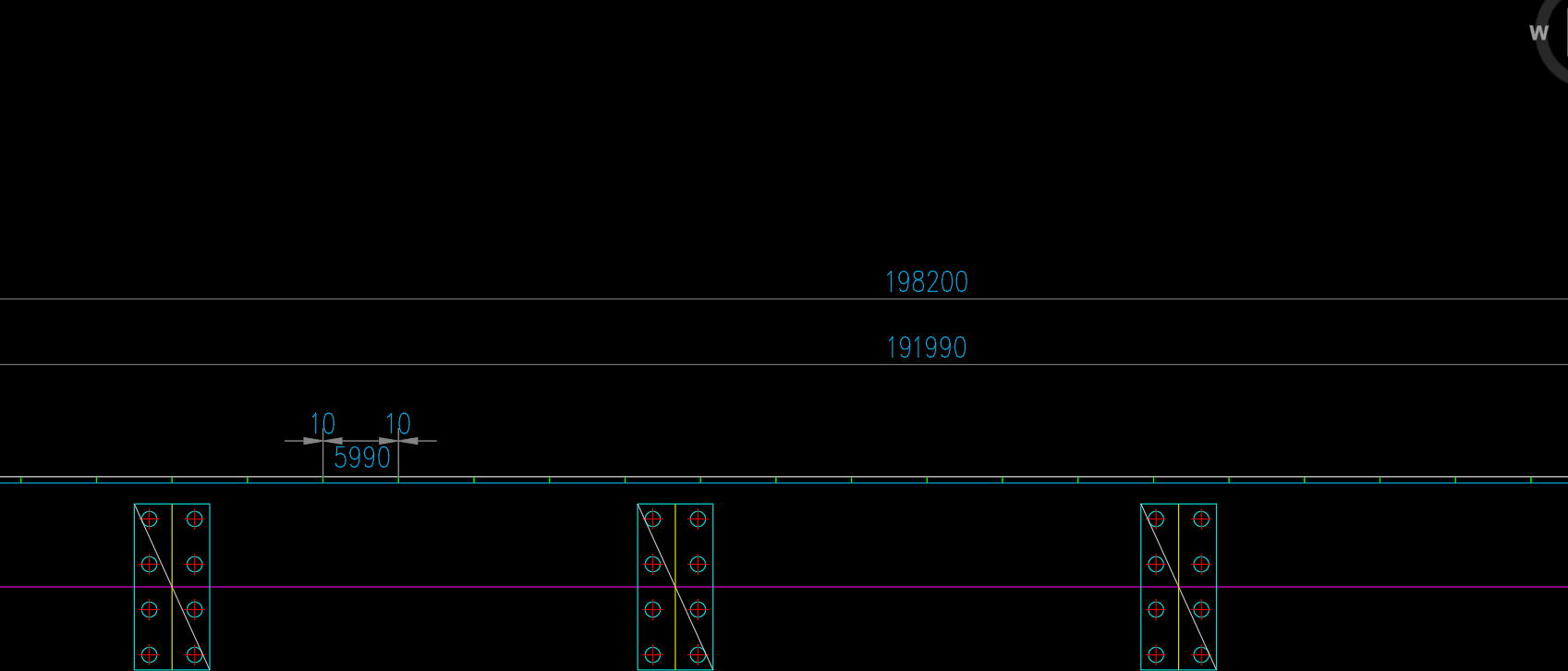

Sơ họa bản vẽ phần thô mình chuẩn bị thực hiện.

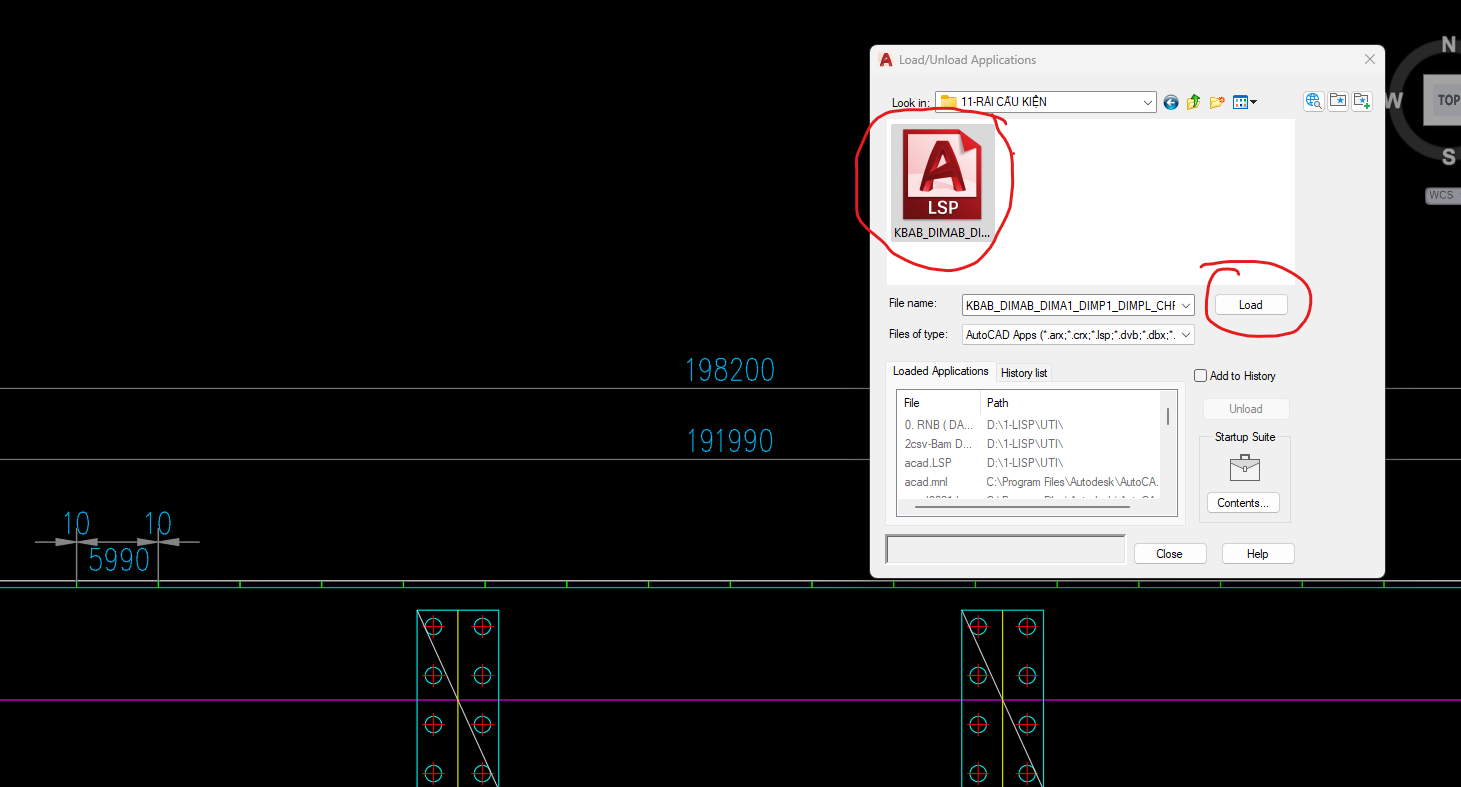

⚙️ 1. Hướng Dẫn Losd – Đưa lisp vào Autucad”

⌨️ Gõ Lệnh:

“ AP “

📌 Dẫn thư mục đến vị trí lisp mình vừa tải về :

⚙️ 2. Khai báo bước A và B

⌨️ Gõ Lệnh:

“ KBAB “

📌 Nhập giá trị:

A = 5990 mm
B = 10 mm

🎯 Dùng làm dữ liệu đầu vào cho các lệnh sau.

📏 3. Tạo chuỗi dim A-B-A-B

⌨️ Gõ Lệnh:

“ DIMAB “

📌 Chọn một Dim tổng 191990m.

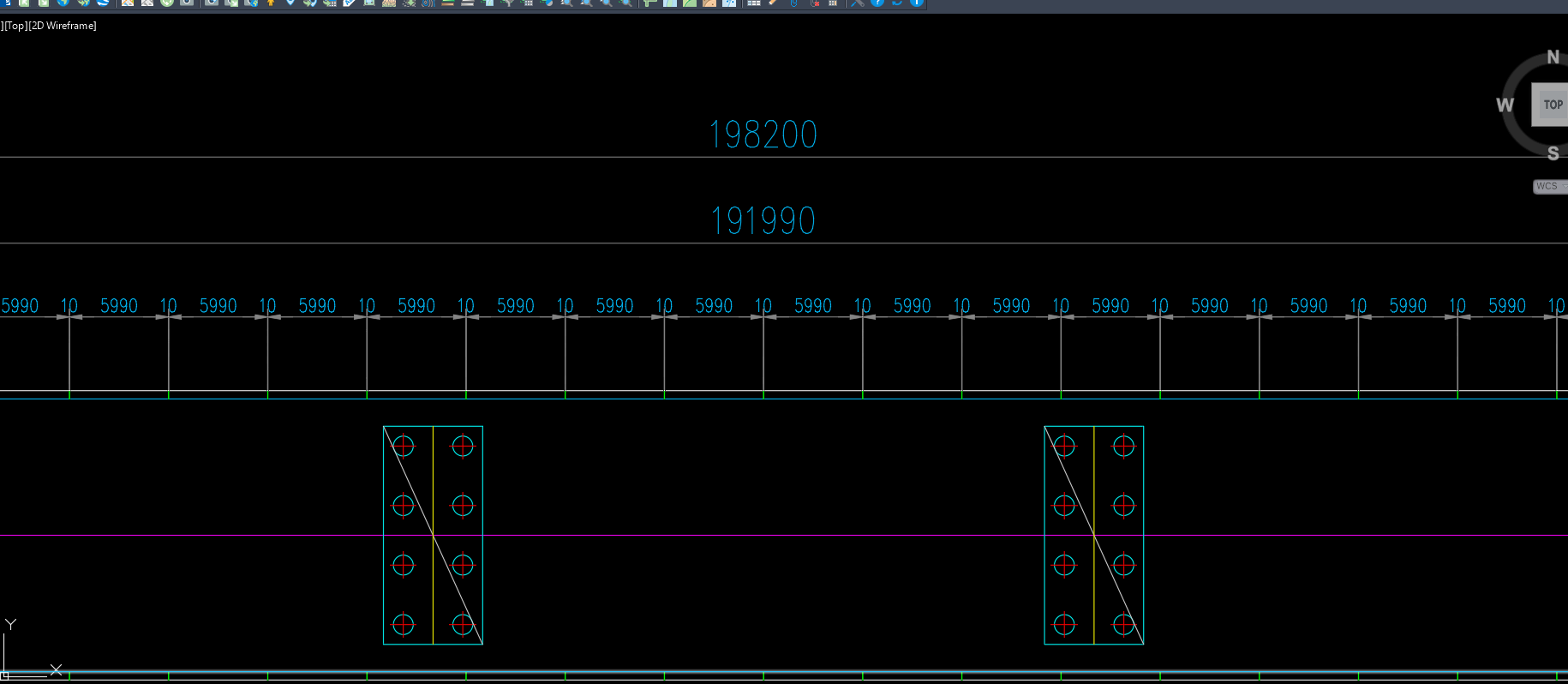

✅Kết quả:

5990mm – 10mm - 5990mm - 10m - 5990m - 10m ...

🔄 Tự động lặp theo quy luật A → B → A → B.

📐 4. Tạo dim trên Polyline

⌨️ Gõ Lệnh:

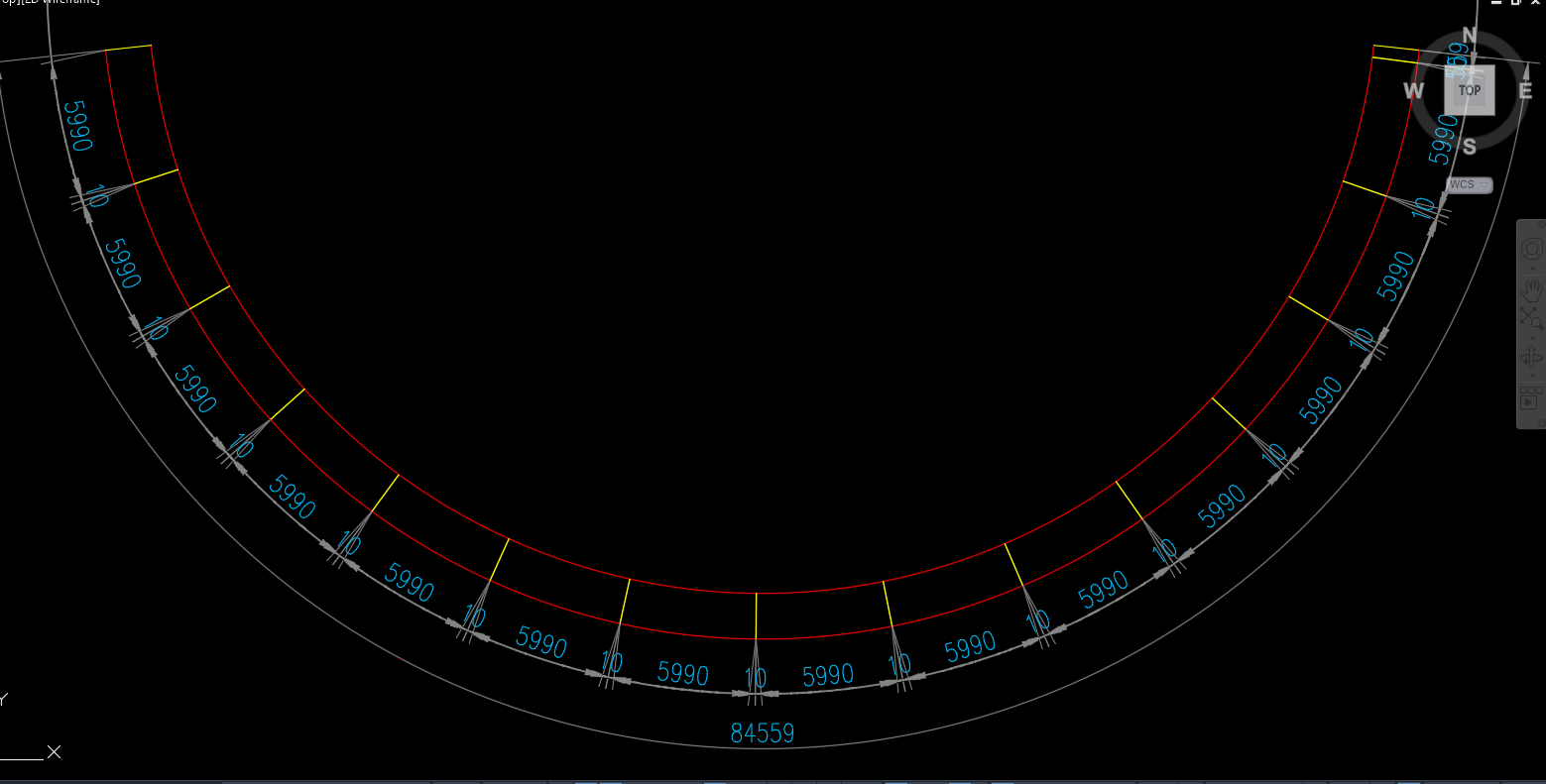

“ DIMPL “

📌 Chọn tuyến cần dim : “ Line/Pline/Arc “

+ Chọn Dim theo bên nào

Kết quả:

Dim tổng

Dim chi tiết từng đoạn A/B

🛣️ 5. CHPL – Chia Polyline

⌨️ Lệnh:

          “ CHPL

📌 Chọn:

       + Line

       + Polyline

       +  Arc

       + Spline

+ Chọn đường thứ 1

+ Chọn đường thứ 2

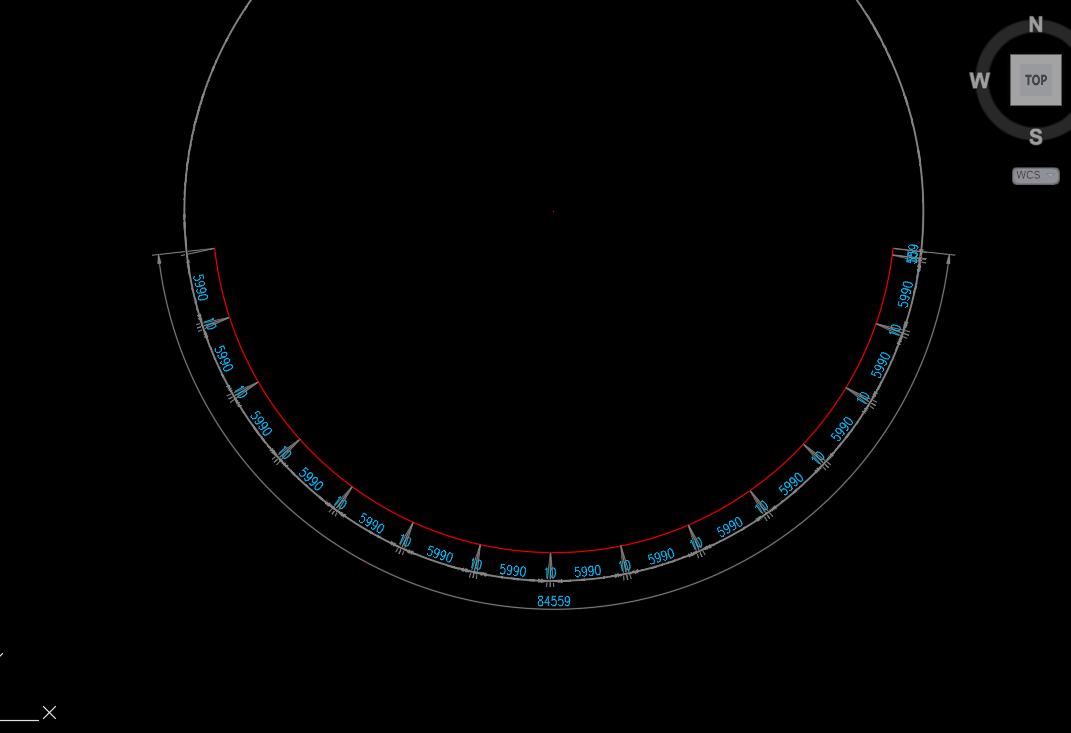

✅ Kết quả:

📍 Tự động chia tuyến theo khoảng cách đã khai báo.

🧮 6. DIMA1 – Tạo Dim gộp

⌨️ Lệnh:

   “ DIMA1 “

📌 Chọn Dim tổng.

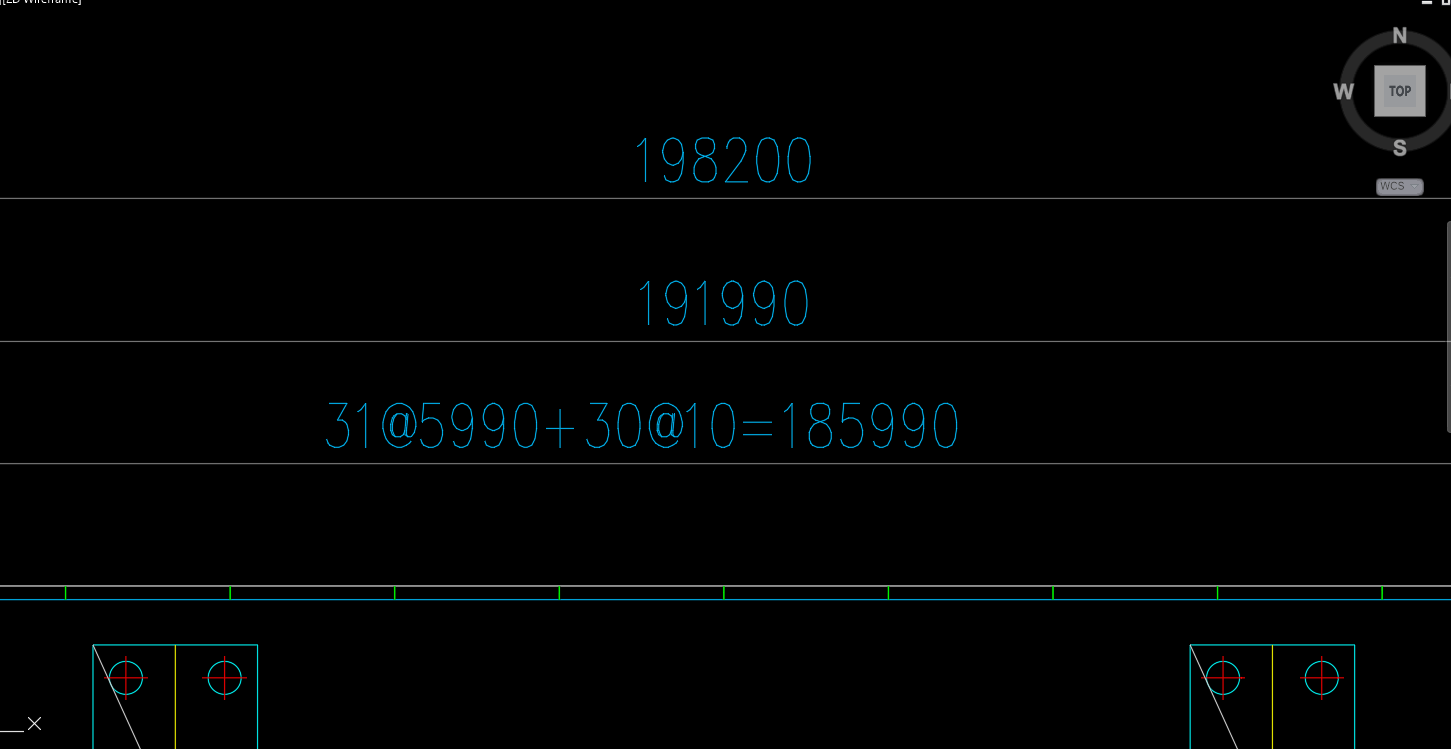

✅ Hiển thị dạng:

    31@5990 + 30@10 = 185990

🎯 Giúp bản vẽ gọn hơn thay vì hiển thị nhiều kích thước nhỏ.

🔑 Tóm tắt nhanh:

Lệnh	Chức năng

⚙️ KBAB

Khai báo A và B

📏 DIMAB

Chia Dim theo A/B

🧮 DIMA1

Dim gộp A/B

🛣️ CHPL

Chia Polyline

📐 DIMPL

Dim Polyline

📊 DIMP1

Dim Polyline dạng gộp

​💡Ứng dụng thực tế: bố trí cọc khoan nhồi, cọc BTCT, khe co giãn, lan can cầu, bó vỉa, dải phân cách và các cấu kiện lặp theo bước cố định trên công trình giao thông. 🚧🏗️

​​

​
