Tiêu chuẩn Thiết kế Đường cao tốc Việt Nam (TCVN 5729:2012)

tiêu chuẩn kỹ thuật TCVN 5729:2012 liên quan đến việc khảo sát và thiết kế hệ thống đường ô tô cao tốc tại Việt Nam. Nội dung tập trung xác định các quy chuẩn hình học như số làn xe, độ dốc, bán kính đường cong và tốc độ thiết kế chia theo 4 cấp từ 60 đến 120 km/h. Nguồn tài liệu chi tiết hóa các yêu cầu về kết cấu hạ tầng bao gồm nền mặt đường, hệ thống thoát nước, dải phân cách và an toàn giao thông. Bên cạnh đó, văn bản còn quy định cụ thể về việc bố trí nút giao thông, trạm thu phí cùng các công trình phụ trợ như trạm dừng nghỉ. Cuối cùng, tiêu chuẩn nhấn mạnh việc phối hợp thiết kế với cảnh quan tự nhiên và các biện pháp bảo vệ môi trường dọc tuyến.

Tổng quan Tiêu chuẩn Thiết kế Đường cao tốc Việt Nam (TCVN 5729:2012)

Tóm tắt Toàn diện

Tiêu chuẩn TCVN 5729:2012 là văn bản kỹ thuật cốt lõi quy định các yêu cầu thiết kế cho việc xây dựng mới và cải tạo đường ô tô cao tốc tại Việt Nam. Tiêu chuẩn xác định đường cao tốc là tuyến đường dành riêng cho xe cơ giới, có dải phân cách chia hai chiều xe chạy, không giao cắt đồng mức và được trang bị đầy đủ để đảm bảo giao thông liên tục, an toàn.

Những điểm chính yếu của tiêu chuẩn bao gồm:

•Phân cấp theo Tốc độ:Đường cao tốc được chia thành bốn cấp dựa trên tốc độ tính toán: 120 km/h và 100 km/h cho vùng đồng bằng; 80 km/h và 60 km/h cho vùng địa hình khó khăn.

•Quy hoạch dài hạn:Thiết kế phải dựa trên dự báo giao thông trong 20 năm, tích hợp với quy hoạch đô thị và kinh tế, đồng thời dự trữ đất để mở rộng trong tương lai. Có thể áp dụng phương án phân kỳ đầu tư nhưng phải dựa trên một thiết kế tổng thể hoàn chỉnh.

•Thiết kế Mặt cắt ngang:Tiêu chuẩn quy định chi tiết chiều rộng các yếu tố như phần xe chạy, dải dừng xe khẩn cấp (lề gia cố), dải an toàn, và dải phân cách. Mỗi chiều xe chạy phải có tối thiểu hai làn xe.

•Hình học Tuyến:Các quy định nghiêm ngặt về bán kính đường cong nằm, độ dốc dọc, bán kính đường cong đứng, và tầm nhìn được thiết lập để đảm bảo an toàn ở tốc độ cao. Tiêu chuẩn nhấn mạnh sự phối hợp hài hòa giữa các yếu tố tuyến và cảnh quan.

•Nút giao thông:Mọi điểm giao cắt trên đường cao tốc phải là giao khác mức. Tiêu chuẩn cung cấp các mô hình nút giao liên thông (kiểu kèn ống, hoa thị, hình thoi) và quy định khoảng cách tối thiểu giữa các nút giao là 4 km.

•An toàn và Tiện nghi:Tiêu chuẩn yêu cầu bắt buộc lắp đặt các hệ thống an toàn như lan can phòng hộ, hàng rào, báo hiệu dẫn hướng, và các biện pháp chống lóa. Đồng thời, quy hoạch các cơ sở phục vụ như trạm dừng nghỉ và điện thoại khẩn cấp dọc tuyến.

•Nền mặt đường và Môi trường:Yêu cầu cao về chất lượng nền mặt đường để đảm bảo ổn định, bền vững và êm thuận. Các giải pháp thiết kế phải tính đến việc bảo vệ môi trường, đặc biệt là chống ồn, kiểm soát thoát nước và giảm thiểu tác động đến dân cư hai bên.

1. Quy định Chung và Nguyên tắc Thiết kế

Tiêu chuẩn TCVN 5729:2012 áp dụng cho việc thiết kế xây dựng mới và cải tạo các tuyến đường cũ thành đường cao tốc ngoài đô thị. Các nguyên tắc thiết kế nền tảng nhấn mạnh tính đồng bộ, an toàn, và bền vững.

•Mục tiêu:Thiết kế đường cao tốc để đảm bảo giao thông liên tục, an toàn, rút ngắn thời gian hành trình và chỉ cho phép xe ra vào ở những điểm nhất định.

•Quy hoạch và Tầm nhìn:

    ◦Thời gian tính toán:Dự báo giao thông là 20 năm kể từ năm đầu tiên đưa vào sử dụng.

    ◦Phối hợp quy hoạch:Tuyến đường phải phù hợp với quy hoạch đô thị và các trung tâm kinh tế, đồng thời đưa ra các giải pháp kết nối hiệu quả.

    ◦Dự trữ đất:Cần dự trữ đất để mở rộng phần xe chạy và các nút giao trong tương lai.

•Phân kỳ đầu tư:Do quy mô đầu tư lớn, tiêu chuẩn cho phép xem xét các phương án phân kỳ đầu tư, nhưng yêu cầu phải có một thiết kế tổng thể hoàn chỉnh cho tương lai để đảm bảo tính đồng bộ và thuận lợi cho các giai đoạn xây dựng sau.

•Phối hợp không gian và cảnh quan:Đặc biệt chú trọng việc phối hợp các yếu tố hình học của tuyến (bình đồ, trắc dọc) để tạo cảm giác an toàn, liên tục và dẫn hướng rõ ràng cho người lái. Tuyến đường phải hài hòa với cảnh quan tự nhiên và môi trường xã hội.

•Yêu cầu về môi trường:Phải đánh giá toàn diện các tác động môi trường và đề ra các giải pháp bảo vệ.

2. Phân loại và Các Căn cứ Thiết kế

Tiêu chuẩn phân loại đường cao tốc và đưa ra các thông số cơ bản làm cơ sở cho việc tính toán thiết kế chi tiết.

2.1. Phân loại Cấp đường cao tốc

Đường cao tốc được phân thành 4 cấp dựa trên tốc độ tính toán:

•Cấp 120:Tốc độ tính toán 120 km/h (áp dụng cho vùng đồng bằng).

•Cấp 100:Tốc độ tính toán 100 km/h (áp dụng cho vùng đồng bằng).

•Cấp 80:Tốc độ tính toán 80 km/h (áp dụng ở địa hình khó khăn, vùng núi, đồi cao).

•Cấp 60:Tốc độ tính toán 60 km/h (áp dụng ở địa hình khó khăn, vùng núi, đồi cao).

Lưu ý:Trên một tuyến có thể áp dụng các cấp khác nhau, nhưng mỗi đoạn phải dài từ 15 km trở lên và tốc độ giữa hai đoạn liên tiếp không chênh nhau quá 20 km/h.

2.2. Xác định Số làn xe

Số làn xe cần thiết cho mỗi chiều được xác định dựa trên lưu lượng xe tính toán giờ cao điểm (Nk) và năng lực thông hành thiết kế của một làn xe (Ntk).

•Công thức:Số làn xe = Nk / Ntk (làm tròn lên số nguyên, tối thiểu là 2).

•Lưu lượng xe tính toán (Nk):Thường lấy lưu lượng ở giờ cao điểm thứ 30 hoặc 50 trong năm tính toán.

•Năng lực thông hành thiết kế (Ntk):

    ◦Ntk = Z * Ntt max

    ◦Ntt max (khả năng thông hành thực tế lớn nhất): 2000 xe con quy đổi/giờ/làn.

    ◦Z (hệ số mức độ phục vụ): 0,55 cho vùng đồng bằng và đồi; lên đến 0,77 cho vùng núi.

2.3. Giới hạn Tĩnh không

Tiêu chuẩn quy định rõ ràng về không gian trống cần thiết phía trên và dưới đường cao tốc.

•Tĩnh không phía trên:

    ◦Chiều cao tối thiểu (H) tính từ điểm cao nhất của phần xe chạy là5,0 m.

    ◦Chiều cao (h) từ mép ngoài của lề cứng là4,0 m.

    ◦Trong hầm, chiều cao H nên tăng thêm 0,1-0,2 m để dự phòng sửa chữa.

•Tĩnh không phía dưới:

    ◦Phải đảm bảo giới hạn tĩnh không theo quy định của các loại đường (sắt, bộ, thủy) mà đường cao tốc vượt qua.

    ◦Đối với đường dân sinh chỉ có người đi bộ và xe thô sơ, chiều cao tĩnh không tối thiểu là2,50 mtrên chiều rộng tối thiểu4,00 m.

Sơ đồ Giới hạn Tĩnh không trên Đường cao tốc (Dựa trên Hình 1)Trong đó: M là chiều rộng dải giữa, B là chiều rộng phần xe chạy, L là chiều rộng lề cứng, S là dải an toàn trong, H là chiều cao tĩnh không tối thiểu.

3. Thiết kế Mặt cắt ngang

Mặt cắt ngang điển hình của đường cao tốc bao gồm nhiều thành phần được quy định chi tiết về kích thước và độ dốc để đảm bảo an toàn và khả năng thoát nước.

3.1. Các Yếu tố và Kích thước Tiêu chuẩn

Các yếu tố chính của mặt cắt ngang bao gồm: lề trồng cỏ, dải an toàn (lề gia cố/làn dừng xe khẩn cấp), mặt đường (phần xe chạy), và dải giữa (bao gồm dải phân cách và hai dải an toàn trong).

Bảng Chiều rộng Tiêu chuẩn các Yếu tố Mặt cắt ngang (Trường hợp 2 làn xe/chiều)Đơn vị: mét

Cấp đường	Mặt đường (phần xe chạy)	Dải an toàn (Lề gia cố)	Dải an toàn (Trong)	Dải phân cách	Chiều rộng nền đường (tối thiểu)
120	7,50	3,00	0,75	0,75 - 3,00	24,75 - 27,00
100	7,50	3,00	0,75	0,75 - 3,00	24,75 - 27,00
80	7,00	2,50	0,50	0,50 - 3,00	22,00 - 24,50
60	7,00	2,50	0,50	0,50 - 3,00	22,00 - 24,50

Ghi chú: Chiều rộng nền đường thay đổi tùy thuộc vào cấu tạo dải phân cách (có lớp phủ, không có lớp phủ, có bố trí trụ công trình).

3.2. Độ dốc ngang

•Đoạn thẳng:Mặt đường dốc 2% ra hai bên. Lề gia cố dốc 4%. Lề trồng cỏ dốc 6%.

•Đoạn cong:Mặt đường được thiết kế siêu cao (nghiêng về một phía - bụng đường cong) với độ dốcisc%. Dải an toàn phía bụng đường cong có độ dốc bằngisc%, phía lưng dốc 2% ra ngoài.

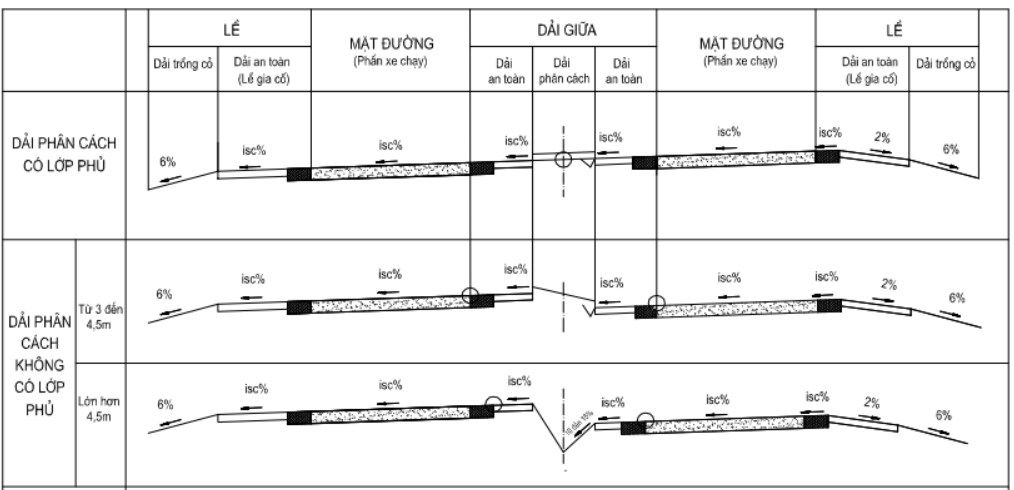

Mặt cắt ngang điển hình trên đoạn thẳng (Dựa trên Hình 2)

3.3. Dải giữa và Dải phân cách

•Chức năng:Tách hai chiều xe chạy, đặt công trình, trồng cây chống lóa, dự trữ đất mở rộng.

•Cấu tạo:

    ◦Nếu rộng < 3,0 m: Bắt buộc có lớp phủ.

    ◦Nếu rộng từ 3,0 m đến 4,5 m: Trồng cỏ, bắt buộc có hệ thống thoát nước dọc.

    ◦Nếu rộng > 4,5 m: Thiết kế dạng chữ V, dốc vào giữa từ 10% đến 15%.

•Chỗ quay đầu khẩn cấp:Cứ 2-4 km phải bố trí một đoạn ngắt quãng dài 25-30 m để xe quay đầu khi cần thiết, có rào chắn và người quản lý.

3.4. Làn xe phụ leo dốc

•Điều kiện áp dụng:

    ◦Chỉ xét cho đường 4 làn xe.

    ◦Áp dụng trên đoạn dốc từ 3% trở lên với chiều dài lớn (ví dụ: >800 m cho cấp 100/120).

    ◦Khi tốc độ xe tải giảm xuống dưới mức cho phép (ví dụ: 60 km/h cho cấp 120).

•Cấu tạo:

    ◦Chiều rộng làn: 3,5 m (có thể giảm còn 3,25 m ở vùng khó khăn).

    ◦Bố trí sát làn xe ngoài cùng.

    ◦Phải có đoạn chuyển tiếp hình nêm (tối thiểu 45 m) và đoạn tăng tốc sau đỉnh dốc.

4. Thiết kế Tuyến

Thiết kế tuyến là sự kết hợp giữa các yếu tố hình học trên bình đồ (đường cong nằm) và mặt cắt dọc (độ dốc, đường cong đứng) để đảm bảo xe chạy êm thuận và an toàn.

Bảng Tiêu chuẩn Kỹ thuật chủ yếu của Tuyến

Chỉ tiêu	Đơn vị	Cấp 120	Cấp 100	Cấp 80	Cấp 60
Bán kính cong nằm nhỏ nhất (Rmin)	m	650	450	240	140
Bán kính cong nằm thông thường	m	1.000	650	450	250
Độ dốc dọc lớn nhất	%	4	5	6	6
Bán kính cong đứng lồi tối thiểu	m	12.000	6.000	3.000	1.500
Bán kính cong đứng lõm tối thiểu	m	5.000	3.000	2.000	1.000
Tầm nhìn dừng xe	m	230	160	110	75

​

4.1. Yêu cầu về Bình đồ (Tuyến nằm)

•Đoạn thẳng:Không nên thiết kế dài quá 4 km để tránh đơn điệu và lóa mắt.

•Đường cong nằm:

    ◦Ưu tiên sử dụng bán kính từ mức "thông thường" trở lên.

    ◦Bắt buộc phải bố trí đường cong chuyển tiếp (dạng clôtôít) giữa đoạn thẳng và đoạn cong tròn.

•Nối tiếp các đường vòng:Nên nối trực tiếp bằng các đường cong chuyển tiếp, tránh chêm các đoạn thẳng ngắn.

4.2. Yêu cầu về Mặt cắt dọc (Tuyến đứng)

•Độ dốc dọc:

    ◦Hạn chế sử dụng độ dốc lớn nhất. Ưu tiên độ dốc từ 3% trở xuống.

    ◦Độ dốc qua cầu lớn và hầm không nên quá 4% và 3%.

•Đường cong đứng:Phải bố trí tại mọi điểm đổi dốc để đảm bảo tầm nhìn và sự êm thuận. Nên dùng bán kính lớn hơn trị số tối thiểu thông thường.

4.3. Phối hợp các Yếu tố Tuyến

Đây là nguyên tắc quan trọng nhằm đảm bảo an toàn và mỹ quan:

•Đường cong nằm và đường cong đứng nên bố trí trùng nhau, với đường cong nằm dài hơn.

•Tránh bố trí điểm cuối của đường cong nằm trùng với điểm đầu của đường cong đứng.

•Tuyến đường phải hài hòa với địa hình và cảnh quan, tránh đào sâu, đắp cao quá mức.

5. Thiết kế Nút giao thông

Một trong những đặc trưng quan trọng nhất của đường cao tốc là không có giao cắt đồng mức.

5.1. Phân loại và Nguyên tắc

•Giao khác mức không liên thông (trực thông):Đường cao tốc vượt qua hoặc chui dưới đường sắt, đường dân sinh mà không có kết nối.

•Giao khác mức liên thông:Nơi các dòng xe có thể ra, vào đường cao tốc.

•Nguyên tắc:Giao thông trên đường cao tốc phải được ưu tiên và không bị gián đoạn.

5.2. Các Loại hình Nút giao Liên thông

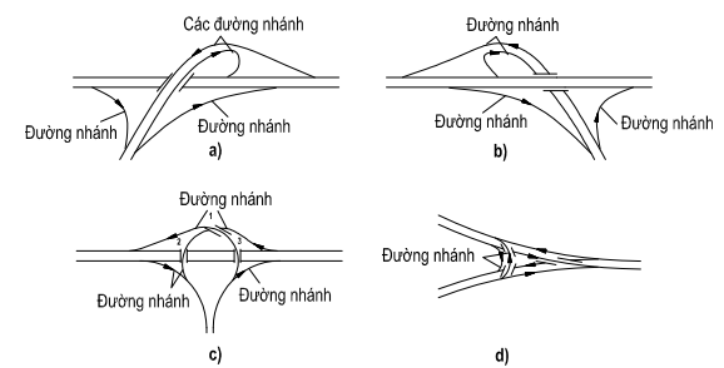

Tiêu chuẩn giới thiệu các loại hình cơ bản cho nút giao ngã ba và ngã tư:

•Ngã ba:Kiểu kèn ống (Trumpet), kiểu chữ T, kiểu chữ Y.

•Ngã tư:Kiểu hình thoi (Diamond), kiểu hoa thị (Cloverleaf), kiểu vòng xuyến (Roundabout Interchange), kiểu vòng xoáy.

Việc lựa chọn loại hình phụ thuộc vào lưu lượng giao thông, điều kiện địa hình, chi phí xây dựng và yêu cầu tổ chức thu phí.

5.3. Khoảng cách giữa các Nút giao

•Khoảng cách tối thiểu giữa các nút giao liên thông là4 km.

•Khoảng cách khuyến nghị là từ15 km đến 25 km. Ở khu vực quanh thành phố lớn, có thể từ5 km đến 10 km.

5.4. Làn tăng tốc và giảm tốc

Đây là các bộ phận bắt buộc tại các lối ra, vào đường cao tốc.

•Lối ra (tách dòng):Gồm một đoạn chuyển làn hình nêm và một đoạn giảm tốc.

•Lối vào (nhập dòng):Gồm một đoạn tăng tốc và một đoạn chuyển làn hình nêm.

•Chiều rộng làn chuyển tốc:3,5 m.

•Chiều dài:Được tính toán dựa trên tốc độ của đường cao tốc và đường nhánh, đảm bảo xe có đủ quãng đường để thay đổi tốc độ một cách an toàn. Ví dụ, với đường cao tốc cấp 120, tổng chiều dài tối thiểu của làn vào (tăng tốc) là 200 m.

6. Nền, Mặt đường và Hệ thống Thoát nước

Chất lượng của kết cấu nền mặt đường và hệ thống thoát nước ảnh hưởng trực tiếp đến độ bền vững, an toàn và chi phí khai thác của đường cao tốc.

•Nền đường:

    ◦Phải đảm bảo ổn định, đặc biệt ở các đoạn đắp cao, đào sâu, hoặc qua vùng đất yếu.

    ◦Yêu cầu độ chặt đầm nén rất cao: 30 cm trên cùng phải đạt K=1,0 (đầm nén tiêu chuẩn).

•Mặt đường:

    ◦Phải sử dụng kết cấu mặt đường cấp cao như bê tông nhựa hoặc bê tông xi măng.

    ◦Bề mặt phải đảm bảo độ bằng phẳng (theo chỉ số IRI) và độ nhám cao để chống trơn trượt.

•Hệ thống thoát nước:

    ◦Phải được thiết kế hoàn chỉnh để thoát nước nhanh khỏi bề mặt đường, dải phân cách và nền đường.

    ◦Bao gồm rãnh biên, rãnh đỉnh, cống ngầm, và các dốc nước để ngăn ngừa xói lở.

7. Trạm thu phí, An toàn và Môi trường

Các công trình phụ trợ và các giải pháp an toàn, môi trường là một phần không thể thiếu trong thiết kế đường cao tốc hiện đại.

7.1. Thiết kế Trạm thu phí

•Vị trí:Phụ thuộc vào phương thức thu phí (hệ thống mở hoặc hệ thống kín).

•Bố trí:Cần có đủ số làn thu phí để tránh ùn tắc, các đảo phân làn, và một làn riêng cho xe quá khổ.

•Yêu cầu kỹ thuật:Độ dốc dọc < 2%, mặt đường trong phạm vi trạm nên bằng bê tông xi măng.

7.2. An toàn và Phòng hộ

•Lan can phòng hộ:Bắt buộc lắp đặt ở dải phân cách (nếu rộng < 4,5 m), lề đường tại các đoạn nền đắp cao (> 2 m), và trên các đường cong bán kính nhỏ.

•Hàng rào:Phải có hàng rào kiên cố dọc theo hành lang bảo vệ để ngăn người và gia súc xâm nhập.

•Báo hiệu và Dẫn hướng:Hệ thống biển báo, vạch kẻ sơn, và cọc tiêu phải rõ ràng, nhất quán và lặp lại để cung cấp thông tin đầy đủ cho người lái.

•Chống lóa:Tại dải phân cách cần có biện pháp chống lóa do đèn pha xe ngược chiều bằng cách trồng cây bụi hoặc lắp đặt các tấm chắn sáng.

•Chiếu sáng:Bắt buộc chiếu sáng tại khu vực trạm thu phí và trong hầm. Khuyến khích chiếu sáng tại các nút giao liên thông.

7.3. Tiện nghi và Môi trường

•Cơ sở phục vụ:

    ◦Chỗ dừng xe: bố trí cách nhau 15-25 km.

    ◦Trạm phục vụ kỹ thuật (xăng dầu, sửa chữa nhỏ): cách nhau 50-60 km.

    ◦Trạm điện thoại khẩn cấp: cách nhau 2-3 km.

•Bảo vệ môi trường:

    ◦Phải có các biện pháp giảm thiểu tiếng ồn (tường chống ồn, ụ đất) khi tuyến đi gần khu dân cư.

    ◦Thiết kế thoát nước không làm thay đổi tình trạng ngập lụt của khu vực.

    ◦Thiết kế phải hạn chế phá vỡ cảnh quan và có các giải pháp trồng cây để phục hồi và tô điểm.
