Quy Trình Tính Toán Thiết Kế Cầu Nhịp Liên Tục - Nhiệt

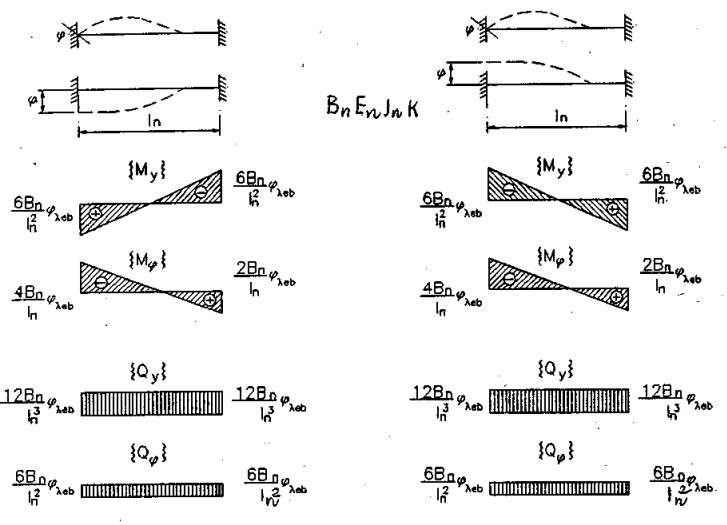

Kết cấu "nhịp liên tục - nhiệt" là một giải pháp kỹ thuật, trong đó các dầm nhịp giản đơn riêng lẻ được đặt lên trụ và sau đó được nối liền với nhau để tạo thành một chuỗi kết cấu liên tục. Lợi ích chính của phương pháp này là loại bỏ phần lớn các khe co giãn trên mặt cầu, tạo ra sự êm thuận vượt trội khi xe chạy và giảm thiểu chi phí duy tu, bảo dưỡng. Về bản chất, đây là phương pháp biến một hệ tĩnh định (các dầm giản đơn) thành một hệ siêu tĩnh, cho phép phân phối lại nội lực và tối ưu hóa kết cấu. Mục tiêu cốt lõi của quy trình tính toán này là xác định chính xác các biến dạng và nội lực (ứng suất) phát sinh do sự thay đổi nhiệt độ môi trường, đảm bảo kết cấu làm việc ổn định và an toàn trong suốt vòng đời khai thác.

Tài liệu này tổng hợp các nguyên tắc, phương pháp thiết kế và kỹ thuật xây dựng cho kết cấu cầu nhịp liên tục - nhiệt, một giải pháp kết cấu được áp dụng để tối ưu hóa hiệu suất của cầu đường bộ. Cốt lõi của phương pháp này là việc liên kết các nhịp dầm giản đơn đã được lắp đặt trên trụ thành một hệ thống liên tục, nhằm loại bỏ các khe co giãn trên mặt cầu tại các trụ trung gian. Giải pháp này mang lại nhiều ưu điểm vượt trội như cải thiện đáng kể độ êm thuận khi xe chạy, giảm thiểu số lượng khe co giãn và gối cầu (vốn là những bộ phận yêu cầu bảo trì thường xuyên), từ đó giảm chi phí duy tu và tăng tuổi thọ công trình.

Các tài liệu nguồn, bao gồm bản dịch tài liệu kỹ thuật của Liên Xô từ năm 1980 và tài liệu thiết kế năm 1998, cung cấp một khuôn khổ toàn diện từ lý thuyết cơ bản đến các ví dụ tính toán chi tiết. Nội dung chính tập trung vào các khía cạnh kỹ thuật then chốt: nguyên tắc cấu tạo hệ liên tục, phương pháp thiết kế các loại mối nối (mối nối ướt, mối nối khô, mối nối bản mặt cầu), cách bố trí hợp lý hệ thống gối cầu (cố định và di động), và các phương pháp tính toán nội lực phát sinh do các yếu tố như thay đổi nhiệt độ, co ngót, từ biến của bê tông và các loại tải trọng khai thác. Các phụ lục đi kèm cung cấp các bảng biểu và đồ thị chi tiết, minh họa quy trình tính toán chuyển vị và nội lực cho một công trình cầu cụ thể, khẳng định tính ứng dụng thực tiễn của phương pháp này tại Việt Nam, với công trình tiêu biểu đầu tiên là cầu Thăng Long.

1. Giới thiệu và Nguồn gốc

Tài liệu này là bản tổng hợp chuyên sâu các phương pháp thiết kế và xây dựng cầu có kết cấu nhịp liên tục - nhiệt, dựa trên các tài liệu kỹ thuật chuyên ngành. Các nguồn chính bao gồm:

•"Giới thiệu phương pháp thiết kế và xây dựng cầu có kết cấu nhịp liên tục - nhiệt trên đường ô tô": Một tài liệu dịch do Bộ Giao thông Vận tải và Phân viện Thiết kế cầu lớn hầm phát hành năm 1980. Tài liệu được dịch bởi Phạm Văn Chấn và hiệu đính bởi Đặng trần Khiết.

•"Thiết kế cầu - Cơ kết cấu nhịp liên tục - nhiệt": Tài liệu hướng dẫn thiết kế ban hành tại Hà Nội năm 1998.

Theo lời người dịch, kết cấu cầu loại này lần đầu tiên được sử dụng tại Việt Nam ở công trình cầu Thăng Long, và tài liệu được biên soạn nhằm mục đích áp dụng rộng rãi cho ngành cầu đường Việt Nam.

2. Nguyên tắc Cơ bản và Ưu điểm

2.1. Định nghĩa và Cấu tạo

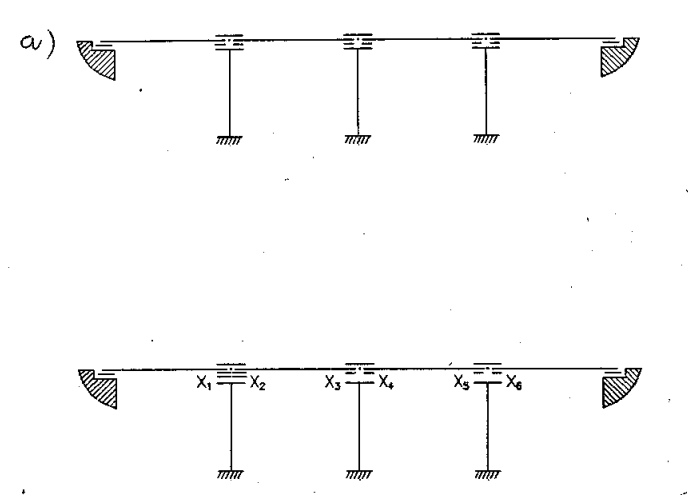

Kết cấu nhịp liên tục - nhiệt là một hệ thống được tạo ra bằng cách liên kết một chuỗi các kết cấu nhịp giản đơn lại với nhau tại vị trí các gối trên trụ. Việc liên kết này đảm bảo tính liên tục của kết cấu, cho phép nó tiếp nhận và phân phối nội lực phát sinh trong một chuỗi kết cấu nhịp mà không cản trở sự dịch chuyển do thay đổi nhiệt độ ở các đầu dầm.

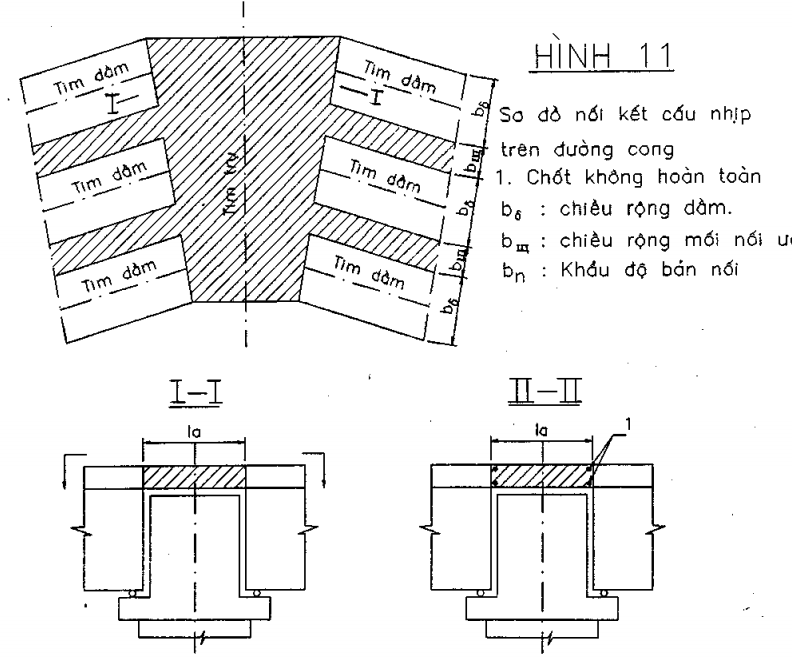

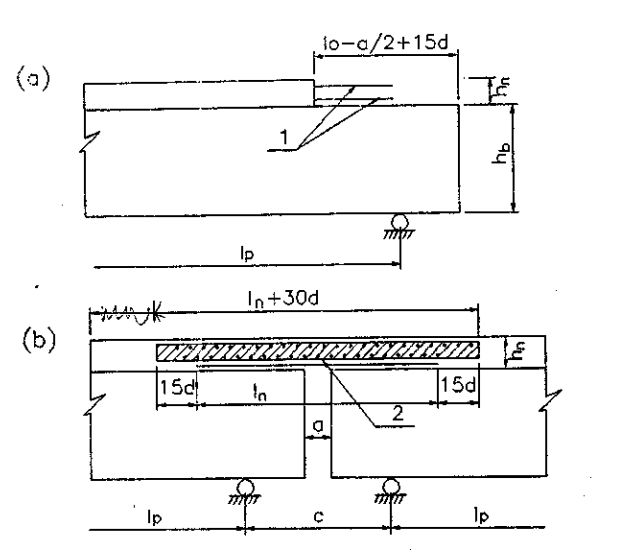

•Cấu tạo cơ bản: Các dầm giản đơn (bê tông cốt thép, bê tông cốt thép kết hợp thép hoặc dầm thép) được đặt lên trụ, sau đó được nối liền bằng các liên kết chốt để tạo thành một hệ thống liên tục.

•Mục đích: Làm việc như hệ dầm giản đơn dưới tác dụng của tải trọng thường xuyên (tĩnh tải), và như hệ dầm liên tục dưới tác dụng của tải trọng tạm thời (hoạt tải) và các yếu tố như nhiệt độ, co ngót.

2.2. Ưu điểm chính

So với cầu dầm giản đơn truyền thống, kết cấu nhịp liên tục - nhiệt có những ưu điểm nổi bật:

Kết cấu khe biến dạng	Biên độ chuyển vị (mm)
Liên tục kín bằng lớp phủ bê tông átphan	6 - 10
Liên tục kín bằng lớp phủ bê tông átphan có lưới thép	15
Máng thép co dãn nhồi đầy ma tít không có gờ cứng	15 - 20
Như trên, mép khe có gờ cứng	20
Kết cấu co dãn bằng cao su	50
Dùng tấm trượt phẳng	100
Dùng tấm trượt vát 1 phía	200
Dùng tấm trượt vát 2 phía	300
