LÒ XO NEO CÁP OVM: "LÁ CHẮN" CHỐNG NỨT VỠ CHO ĐẦU DẦM DỰ ỨNG LỰC
Trong thi công cầu đường, khi chúng ta tiến hành căng kéo cáp dự ứng lực, một lực nén cực lớn (có thể lên tới hàng trăm tấn) sẽ tập trung vào một diện tích rất nhỏ tại đầu neo. Nếu không có biện pháp gia cường, khối bê tông tại đây sẽ rất dễ bị nứt toác hoặc phá hủy cục bộ. Đó chính là lý do Lò xo neo cáp OVM ra đời.
1. Lò xo neo cáp OVM là gì?

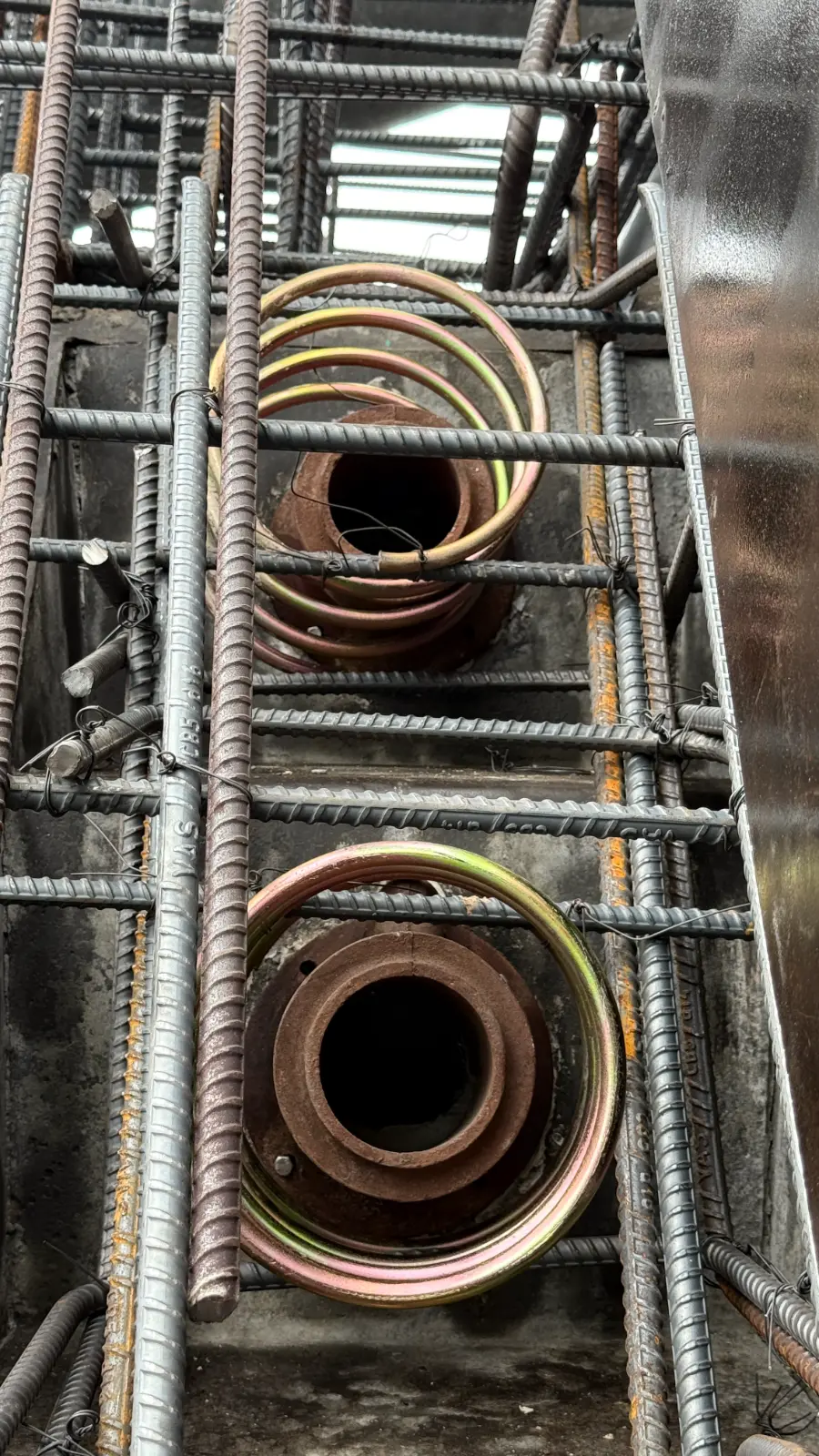

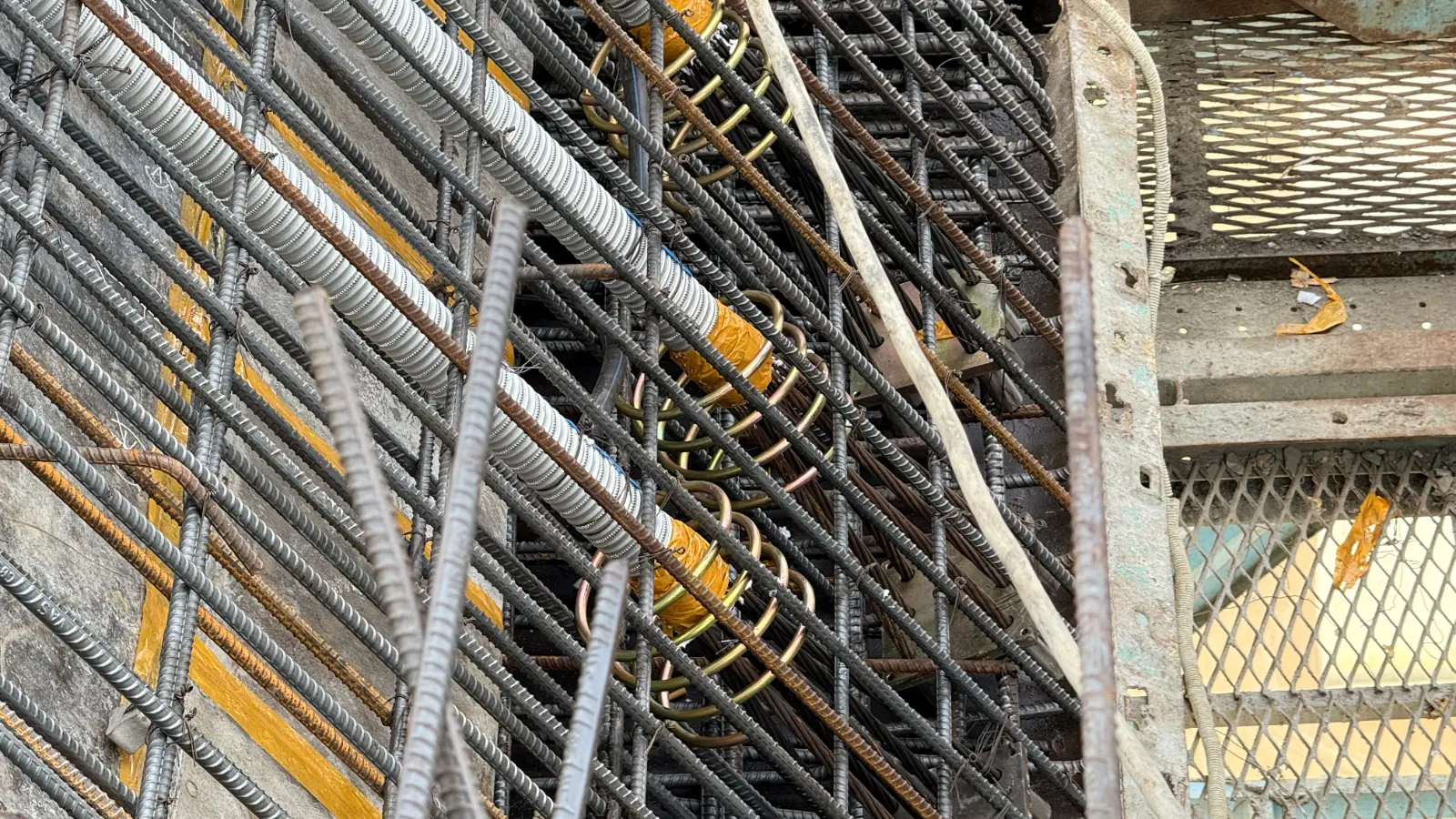

Lò xo neo (hay còn gọi là cốt thép xoắn gia cường) là đoạn thép tròn trơn hoặc thép vằn được uốn thành hình xoắn ốc. Nó được đặt bao quanh phần đế neo (bản đệm) và nằm sâu trong lòng khối bê tông đầu dầm.
Nhiệm vụ chính của nó không phải là chịu lực kéo của cáp, mà là tạo ra một "vòng đai" ôm chặt khối bê tông, chống lại lực nở hông khi đầu neo ấn mạnh vào bê tông.
2. Tại sao lò xo neo lại không thể thiếu trong hệ thống OVM?
Hệ thống neo OVM nổi tiếng với khả năng truyền lực tập trung cao. Tuy nhiên, lực tập trung này tạo ra ứng suất cục bộ rất lớn. Lò xo neo đóng vai trò:
Khống chế vết nứt: Khi căng cáp, bê tông có xu hướng bị đẩy dạt ra xung quanh (hiệu ứng nở hông). Lò xo thép sẽ giữ chặt khối bê tông lại, ngăn chặn các vết nứt xuyên tâm phát sinh từ tâm neo.
Tăng cường khả năng chịu nén: Nhờ sự bó giữ của lò xo, bê tông ở vùng đầu neo trở nên "lì" hơn, chịu được cường độ nén cao hơn nhiều so với bê tông thông thường.
Đảm bảo an toàn khi căng kéo: Giúp kỹ sư yên tâm khi tăng áp lực kích lên mức tối đa mà không lo sự cố sập đổ cục bộ tại vị trí đặt kích.
3. Đặc điểm kỹ thuật của lò xo neo OVM
Lò xo thường được sản xuất đồng bộ với bộ neo để đảm bảo tính tương thích tuyệt đối:

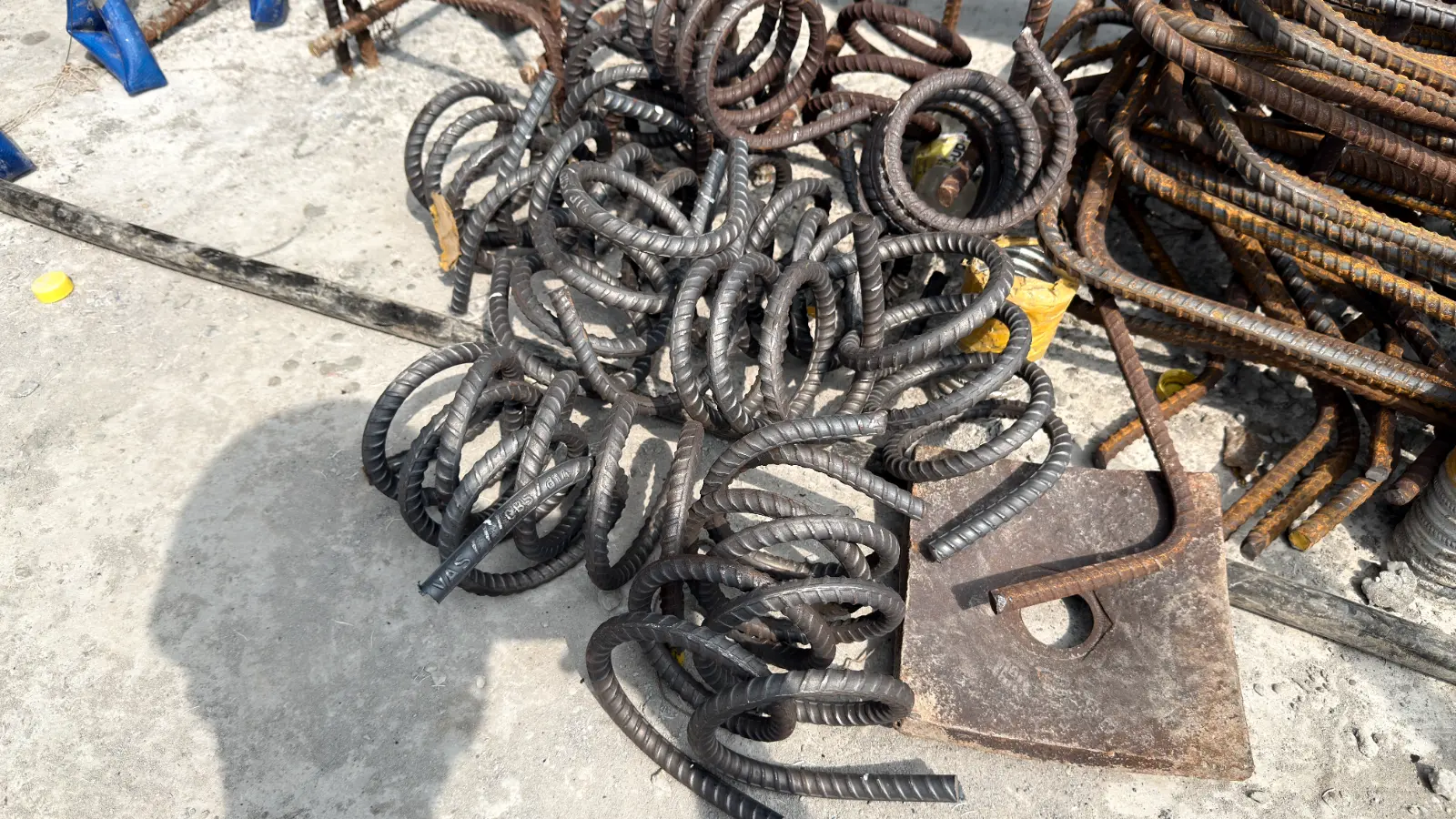

Đường kính thép: Thường dùng thép từ phi 8 đến phi 14 tùy thuộc vào số lượng sợi cáp trong bó neo (neo 7 sợi, 12 sợi hay 19 sợi).

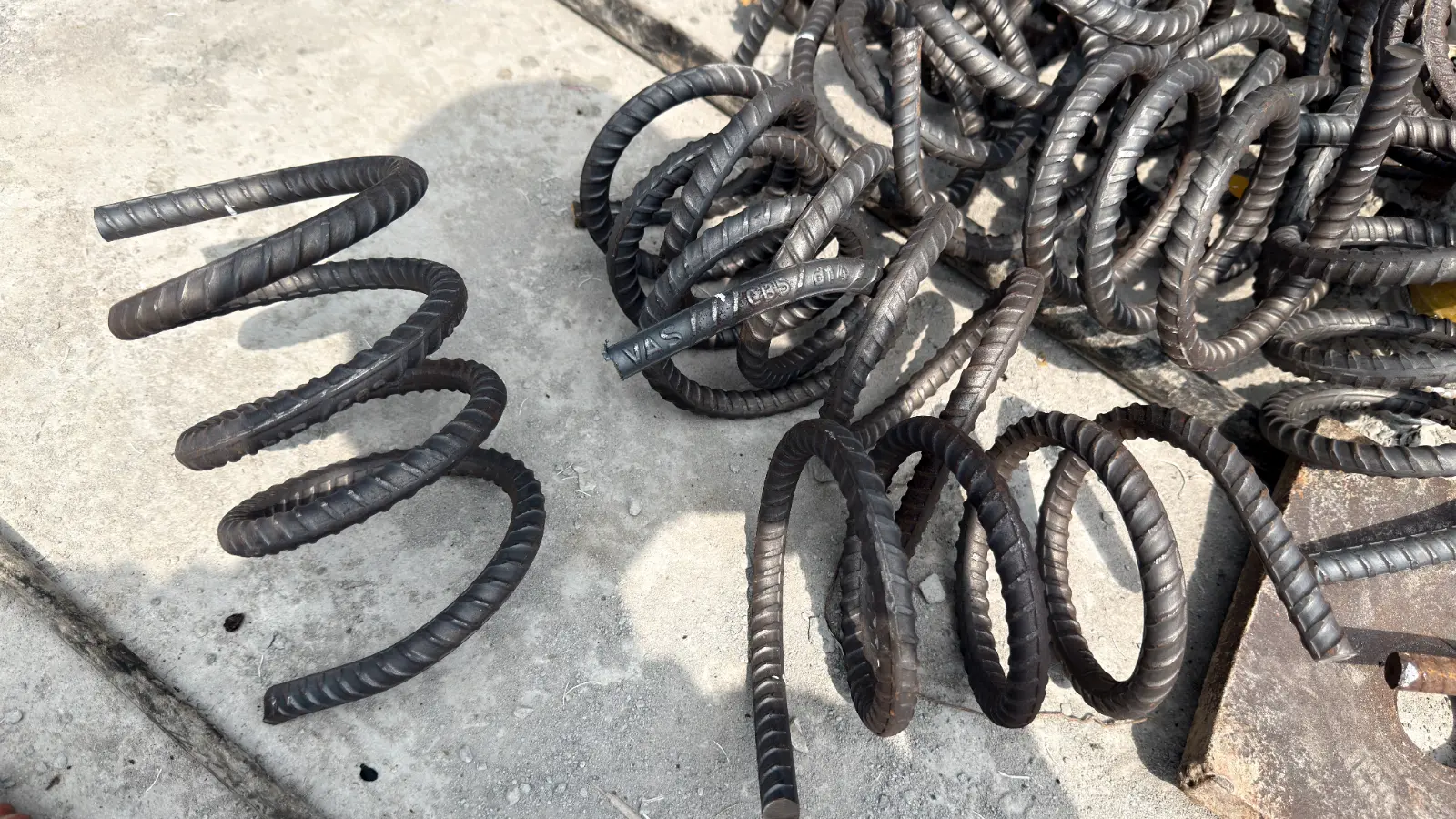

Bước xoắn: Khoảng cách giữa các vòng xoắn được tính toán kỹ lưỡng để đảm bảo bê tông có thể lọt vào trong và bao bọc hoàn toàn thanh thép.

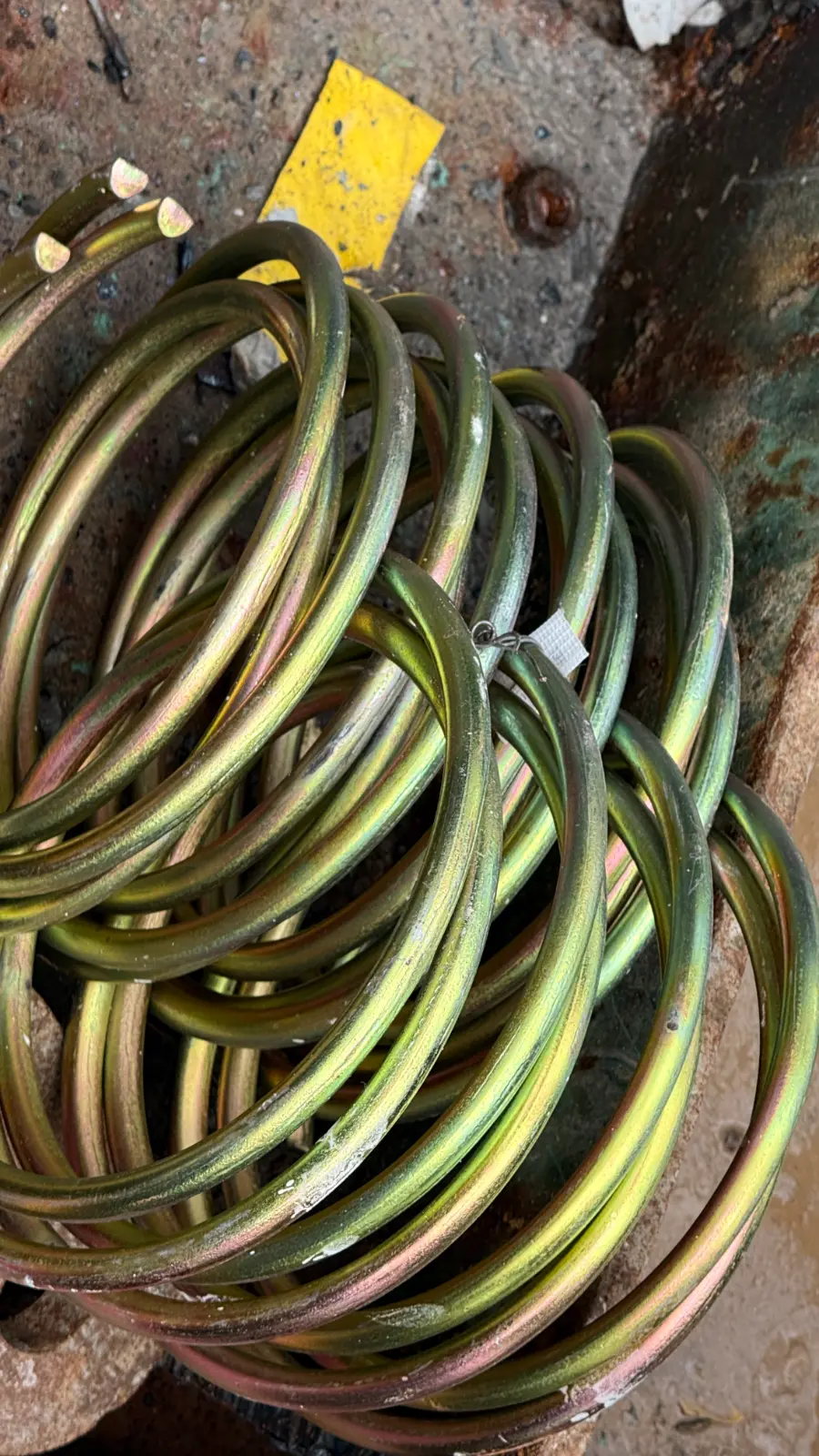

Lớp phủ bảo vệ: Thường được sơn chống gỉ hoặc mạ kẽm để tránh bị ăn mòn theo thời gian, ảnh hưởng đến kết cấu bên trong dầm.
4. Lưu ý quan trọng khi lắp đặt
Một sai lầm nhỏ trong việc đặt lò xo có thể dẫn đến hậu quả lớn:

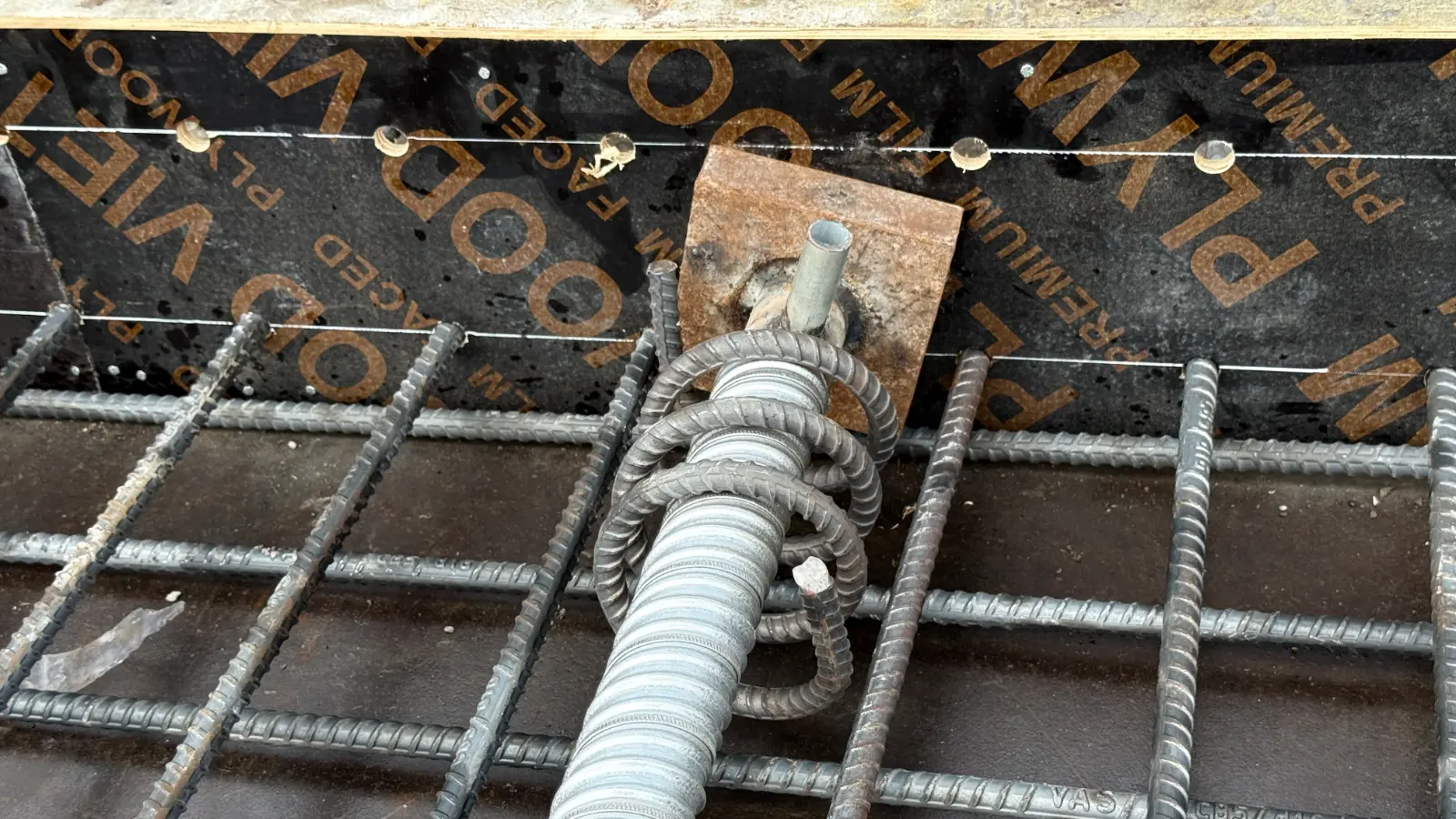

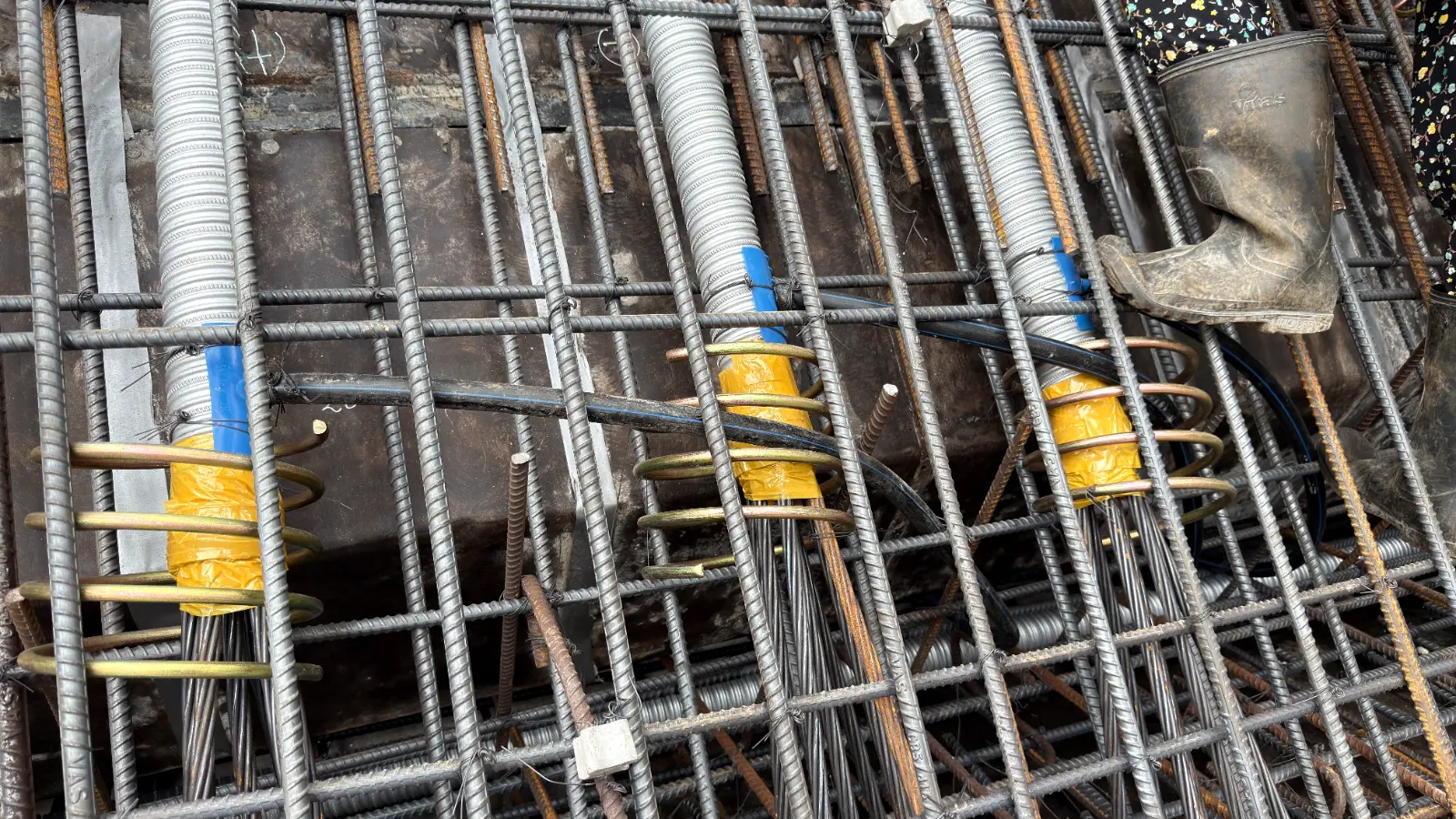

Đúng tâm: Lò xo phải được đặt đồng tâm tuyệt đối với đầu neo và ống ống gen.
Khoảng cách: Không được đặt lò xo quá xa hoặc quá gần bề mặt bê tông. Nếu đặt quá sâu, nó sẽ mất tác dụng bảo vệ bề mặt; nếu quá nông, lớp bê tông bảo vệ sẽ bị mỏng, dễ gây bong tróc.

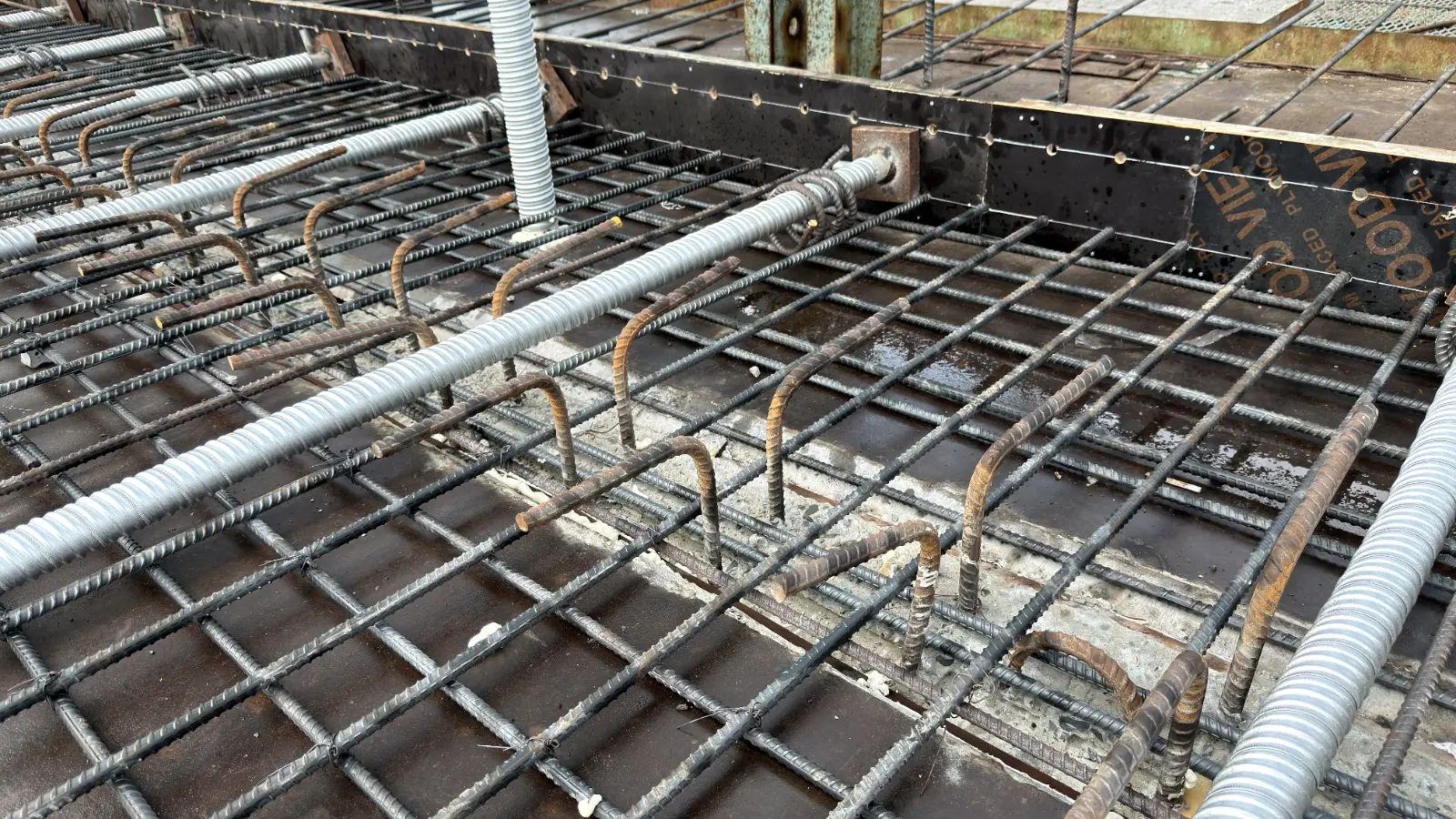

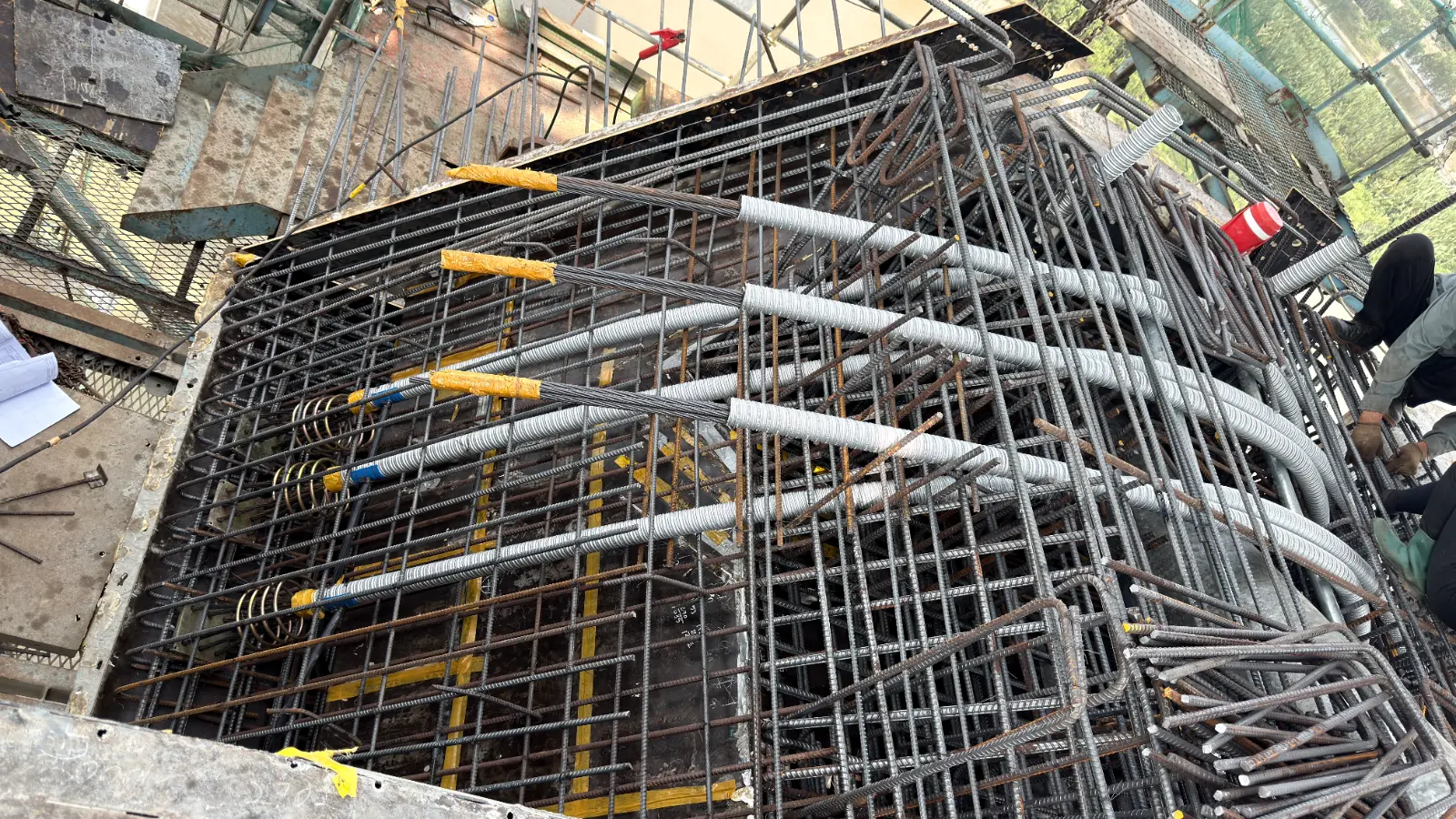

Buộc chặt: Phải được cố định chắc chắn vào lưới thép gia cường đầu dầm để không bị xê dịch khi đổ bê tông.
Nếu coi neo OVM đầu tròn là "trái tim" thì lò xo neo chính là "chiếc giáp" bảo vệ cho vị trí nhạy cảm nhất của công trình. Hiểu rõ và lắp đặt đúng kỹ thuật lò xo neo không chỉ giúp công trình bền vững hàng trăm năm mà còn thể hiện sự chuyên nghiệp và cái tâm của người làm nghề xây dựng cầu đường.
