HÌNH ẢNH ỐNG GEN CÁP DỰ ỨNG LỰC: "HỆ MẠCH MÁU" BẢO VỆ XƯƠNG SỐNG CÔNG TRÌNH
Trong công nghệ thi công cầu theo phương pháp dự ứng lực sau, nếu cáp thép là "cơ bắp", neo OVM là "khớp nối" thì Ống gen (Duct) chính là hệ mạch máu. Nó không chỉ tạo ra đường dẫn cho cáp mà còn là lớp bảo vệ tiên quyết giúp cáp thép không bị ăn mòn bởi môi trường bên ngoài.
1. Ống gen cáp dự ứng lực là gì?

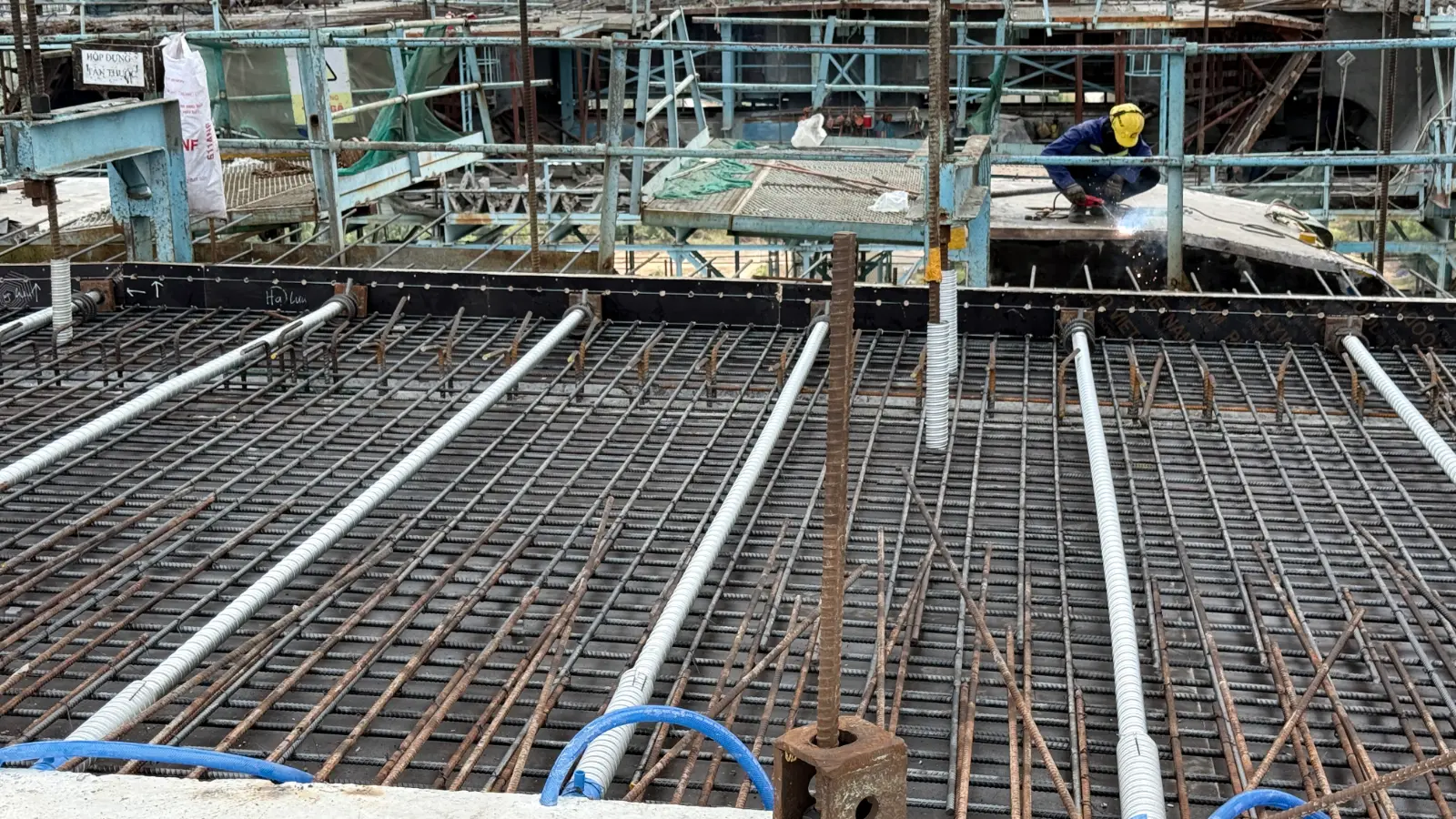

Ống gen là loại ống chuyên dụng được đặt sẵn vào trong cốp pha dầm cầu trước khi đổ bê tông. Sau khi bê tông đạt cường độ, cáp thép sẽ được luồn qua ống gen này để tiến hành căng kéo.
Hiện nay có hai loại ống gen phổ biến nhất:

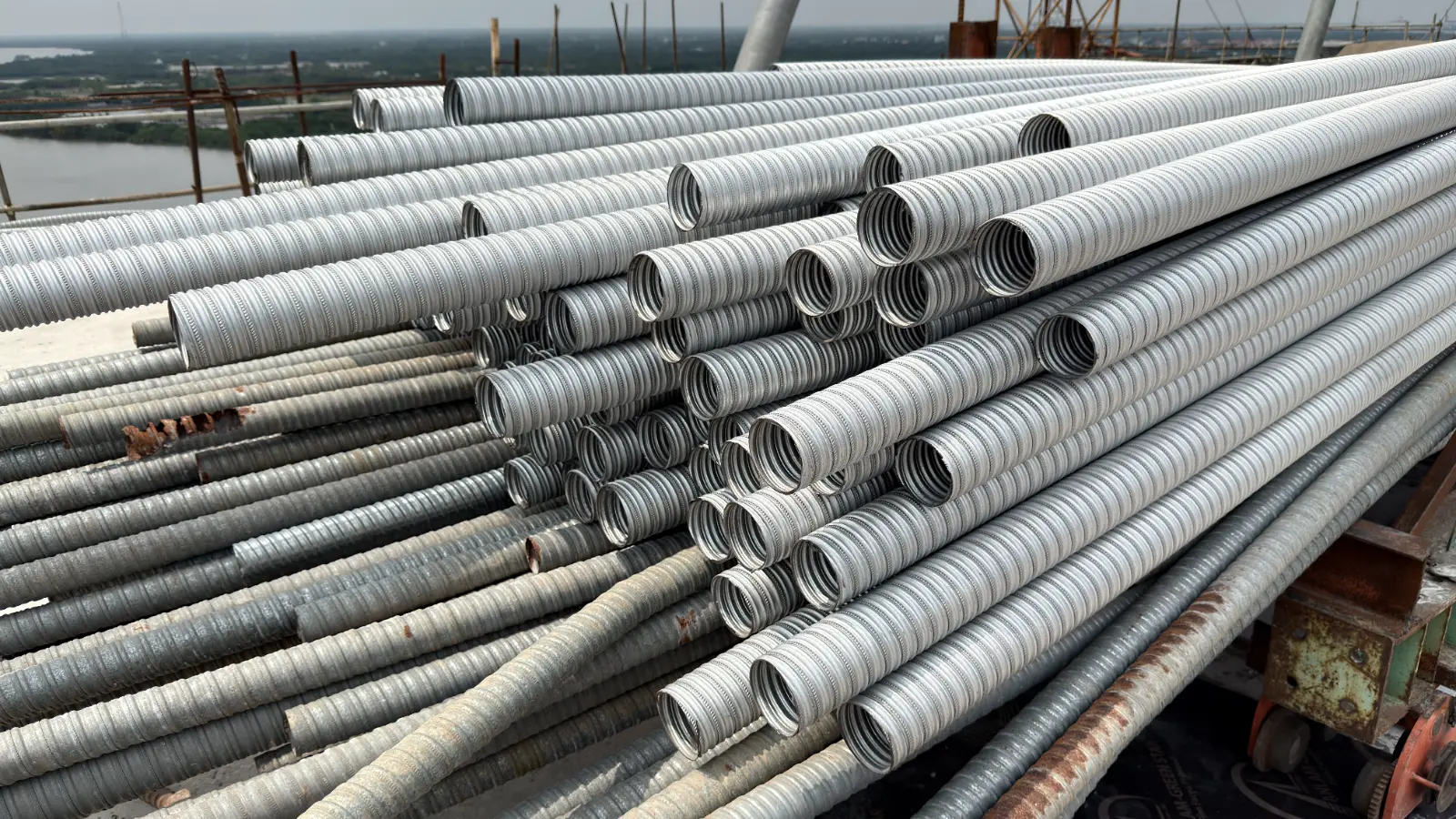

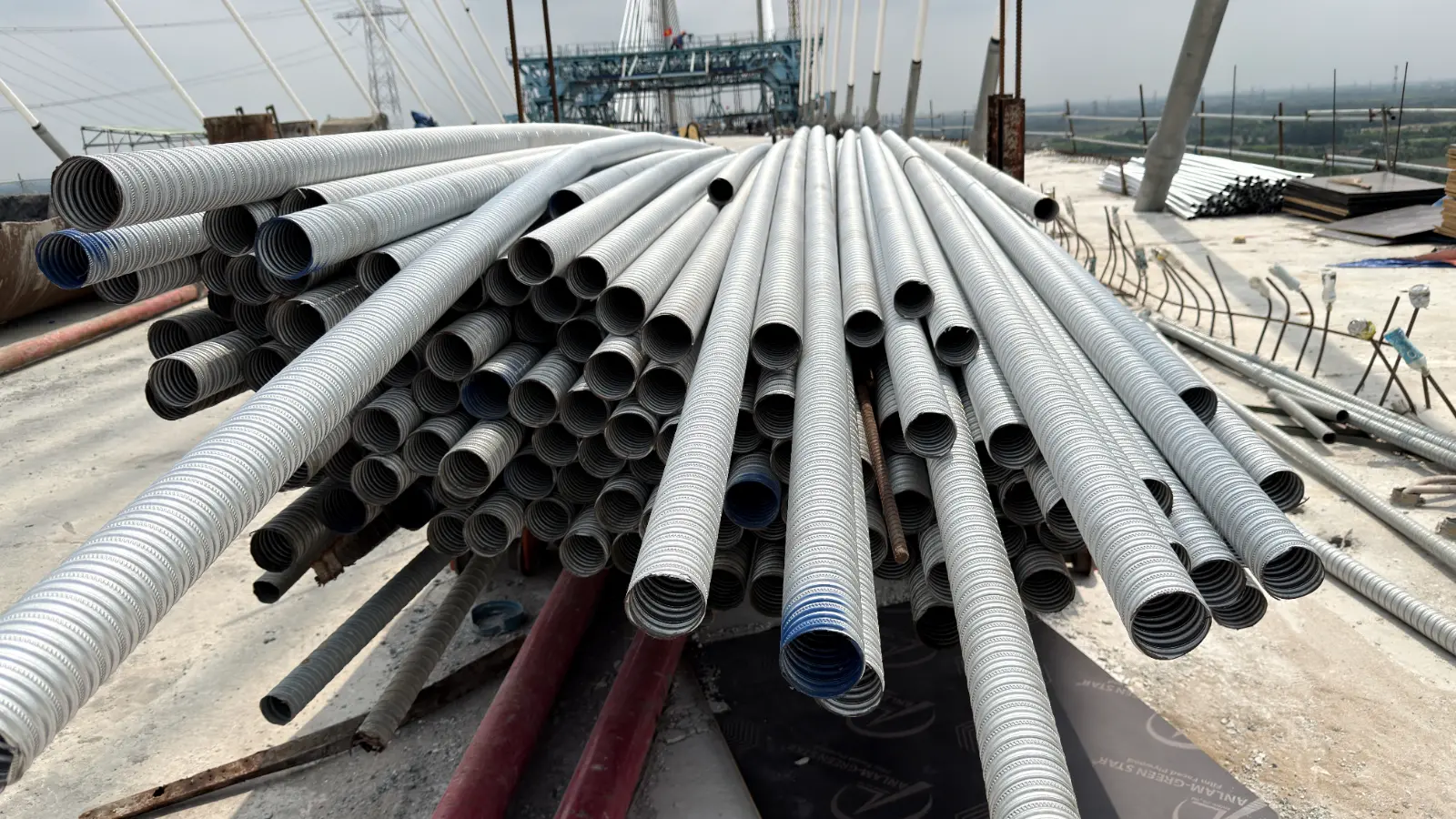

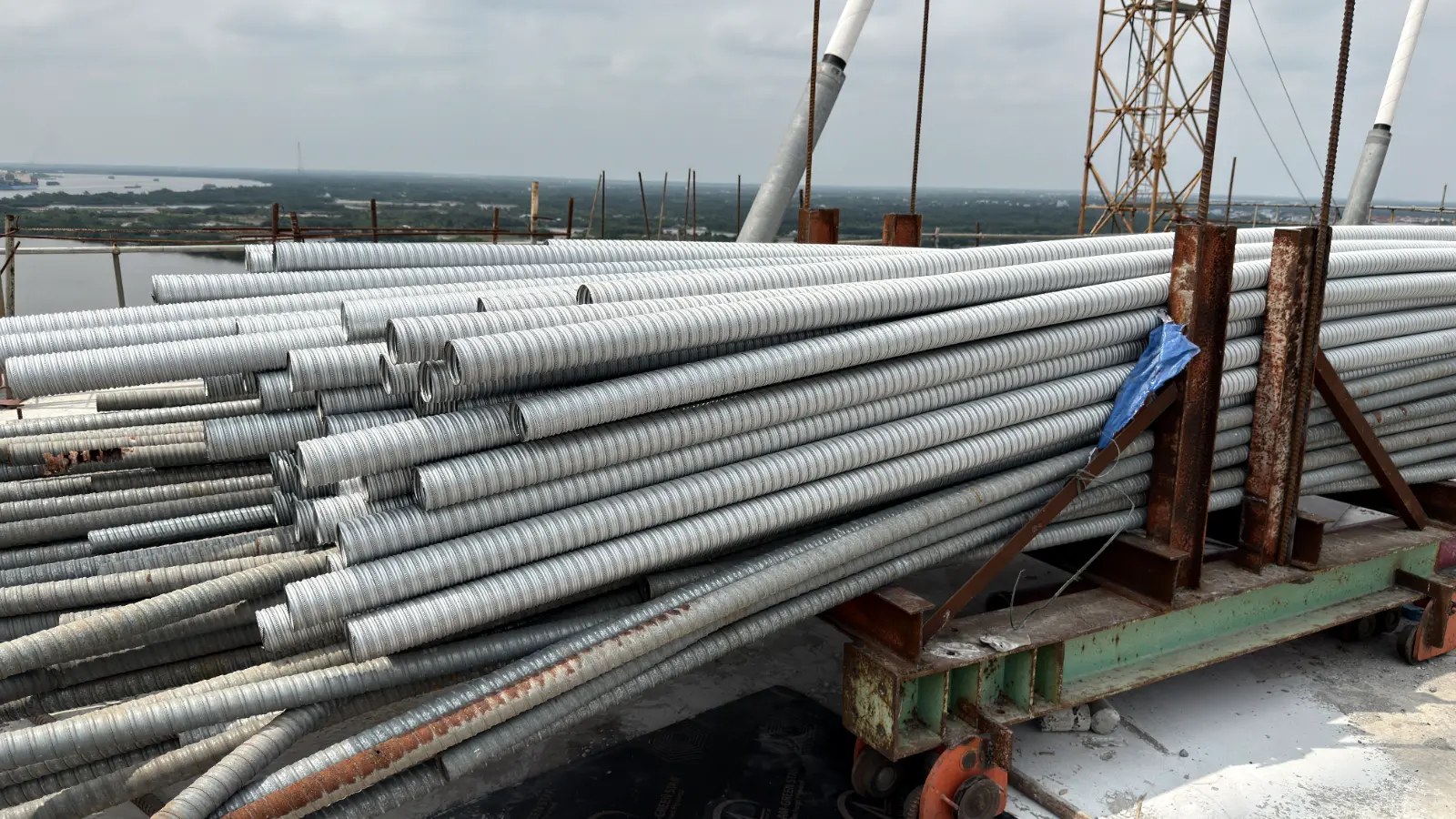

Ống gen thép (Kim loại): Được làm từ dải thép mạ kẽm cuộn xoắn. Có độ cứng cao, chịu được va đập tốt trong quá trình đổ bê tông.
Ống gen nhựa HDPE: Đang dần trở nên phổ biến trong các dự án cầu lớn nhờ khả năng chống ăn mòn tuyệt đối, đặc biệt là ở môi trường xâm thực mặn.
2. Vai trò không thể thay thế của ống gen
Tạo đường dẫn chuẩn xác: Ống gen giúp cố định vị trí của bó cáp theo đúng sơ đồ tính toán của kỹ sư thiết kế (thường là đường cong parabol để tối ưu hóa lực nâng dầm).
Ngăn cách cáp và bê tông: Ống gen tạo ra khoảng trống để cáp có thể di động tự do trong quá trình căng kéo. Nếu cáp bị dính trực tiếp vào bê tông, việc truyền lực dự ứng lực sẽ thất bại hoàn toàn.
Kênh dẫn vữa (Grouting): Sau khi căng cáp xong, vữa xi măng cao cấp sẽ được bơm đầy vào ống gen. Ống gen lúc này đóng vai trò như một chiếc khuôn, giữ vữa bao bọc kín kẽ quanh sợi cáp, ngăn chặn oxy và nước xâm nhập gây rỉ sét cáp.
3. Những đặc điểm kỹ thuật cần lưu ý
Để đảm bảo chất lượng cho các dự án hạ tầng lớn, ống gen phải đáp ứng các tiêu chuẩn khắt khe:

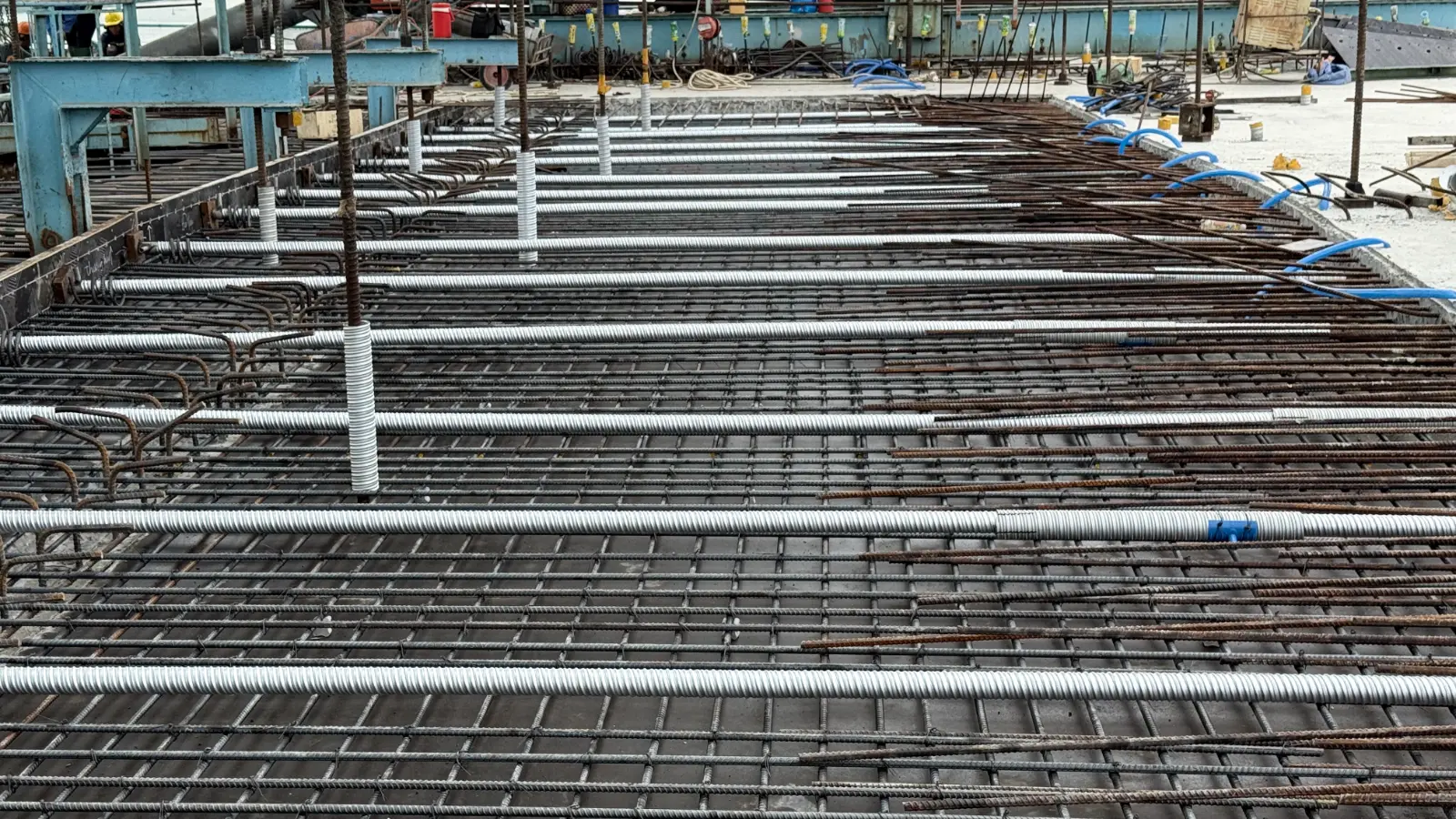

Độ kín khít: Các mối nối ống gen phải được dán băng keo chuyên dụng để nước xi măng không lọt vào trong lúc đổ bê tông (gây tắc ống).
Độ đàn hồi: Ống phải đủ mềm dẻo để uốn theo các đường cong thiết kế nhưng cũng phải đủ cứng để không bị bẹp rúm dưới áp lực của bê tông tươi.
Khả năng bám dính: Bề mặt ngoài của ống gen (đặc biệt là ống nhựa) thường có gân xoắn để tăng cường khả năng liên kết giữa ống và khối bê tông dầm.
4. Góc nhìn từ cá nhân phân tích hạ tầng
Với kinh nghiệm theo dõi các đại dự án, việc kiểm tra ống gen trên công trường thường tập trung vào 3 điểm "tử huyệt":

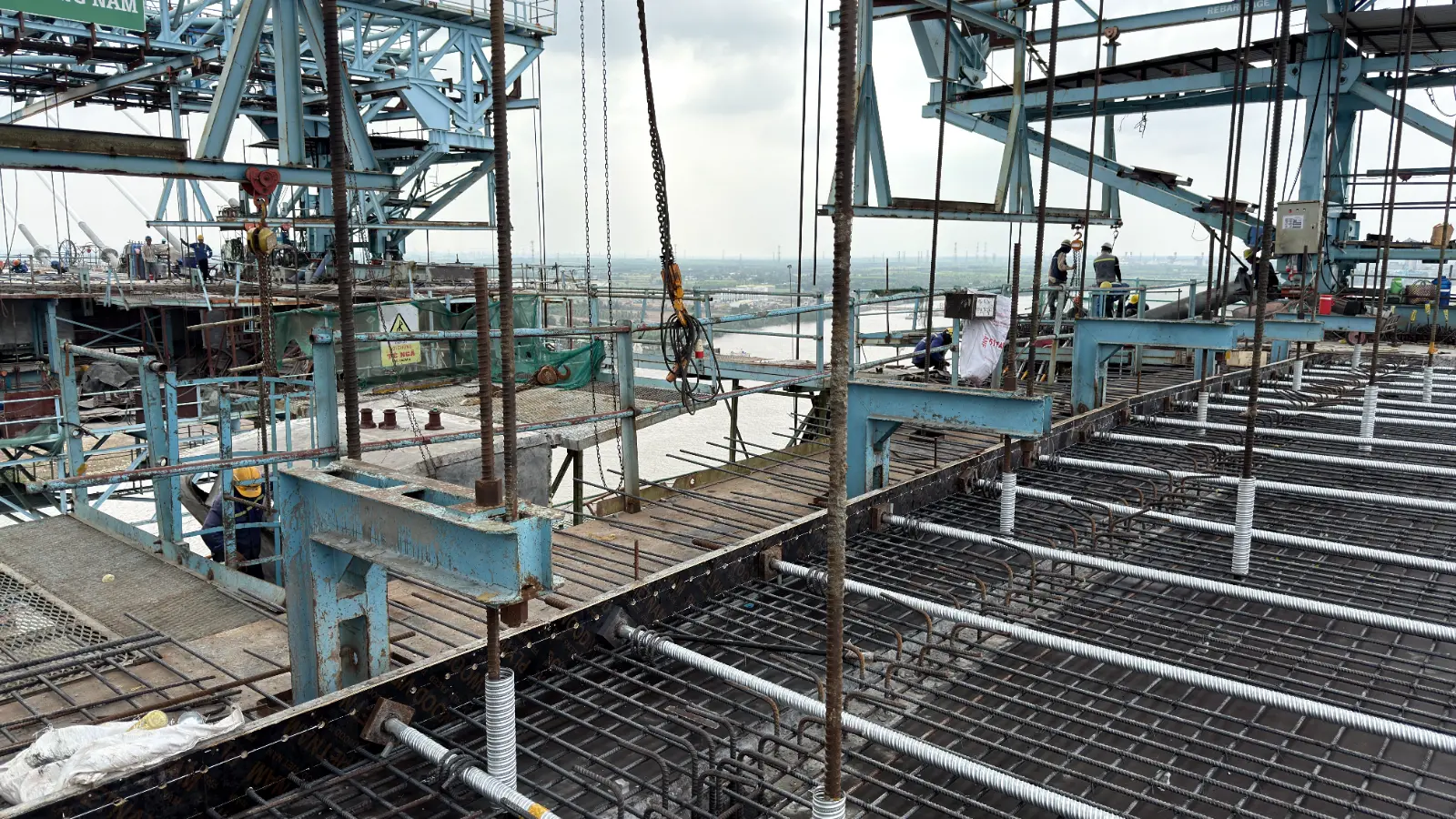

Vị trí đặt ống (Profile): Chỉ cần sai lệch vài centimet so với thiết kế, biểu đồ ứng suất của dầm sẽ thay đổi, có thể gây nứt dầm khi căng kéo.
Thông ống: Trước khi luồn cáp, phải dùng con thoi hoặc khí nén để kiểm tra xem ống có bị tắc hay không.
Lỗ thông hơi: Tại các điểm cao nhất của đường cong ống gen, kỹ sư phải lắp đặt các ống thông hơi để đảm bảo khi bơm vữa, bọt khí sẽ được đẩy hết ra ngoài, tránh tạo ra các "túi khí" gây rỉ sét cáp sau này.
Ống gen cáp dự ứng lực tuy nằm sâu trong bê tông và không thể nhìn thấy sau khi hoàn thiện, nhưng nó lại là yếu tố sống còn cho tuổi thọ hàng trăm năm của những nhịp cầu. Một hệ thống ống gen được lắp đặt chuẩn xác chính là lời khẳng định cho chất lượng và sự tận tâm của đơn vị thi công.
