Giá Long Môn: Gã Khổng Lồ Lặng Lẽ Nối Những Nhịp Cầu
Trong lĩnh vực thi công hạ tầng giao thông, đặc biệt là các công trình cầu vạn lý, cầu cạn đô thị hay đường cao tốc, việc lao lắp các phiến dầm bê tông cốt thép dự ứng lực (dầm Super-T, dầm chữ I, dầm bản...) có trọng lượng từ vài chục đến hàng trăm tấn luôn là một bài toán thách thức. Để giải quyết bài toán này một cách hiệu quả, an toàn và cơ động, Giá long môn cẩu lắp dầm (hay xe lao dầm/cẩu long môn) chính là giải pháp công nghệ mang tính quyết định, được ví như "cánh tay lực sĩ" bằng thép trên mỗi công trình.
1.Cấu Tạo Và Nguyên Lý Hoạt Động

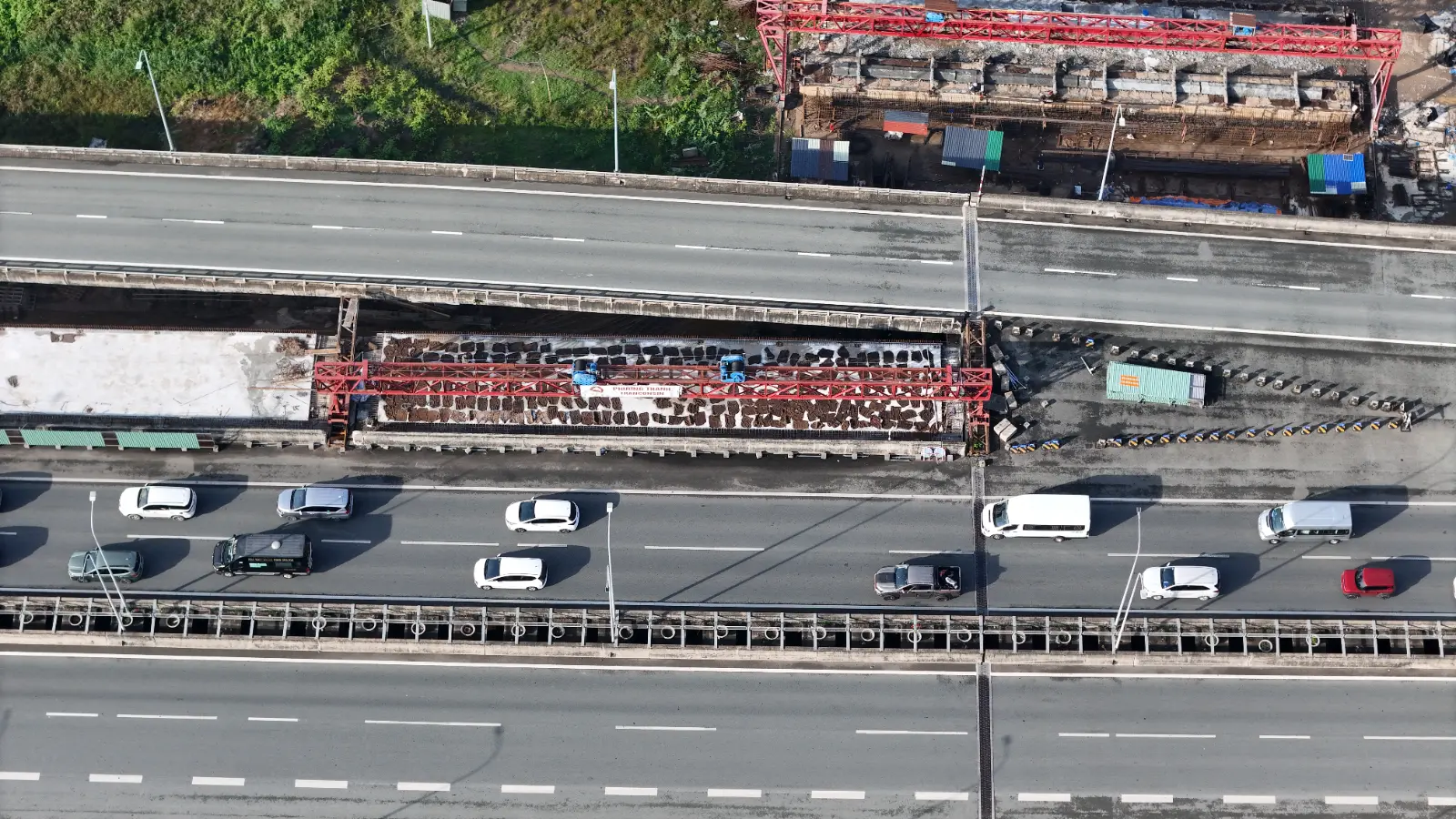

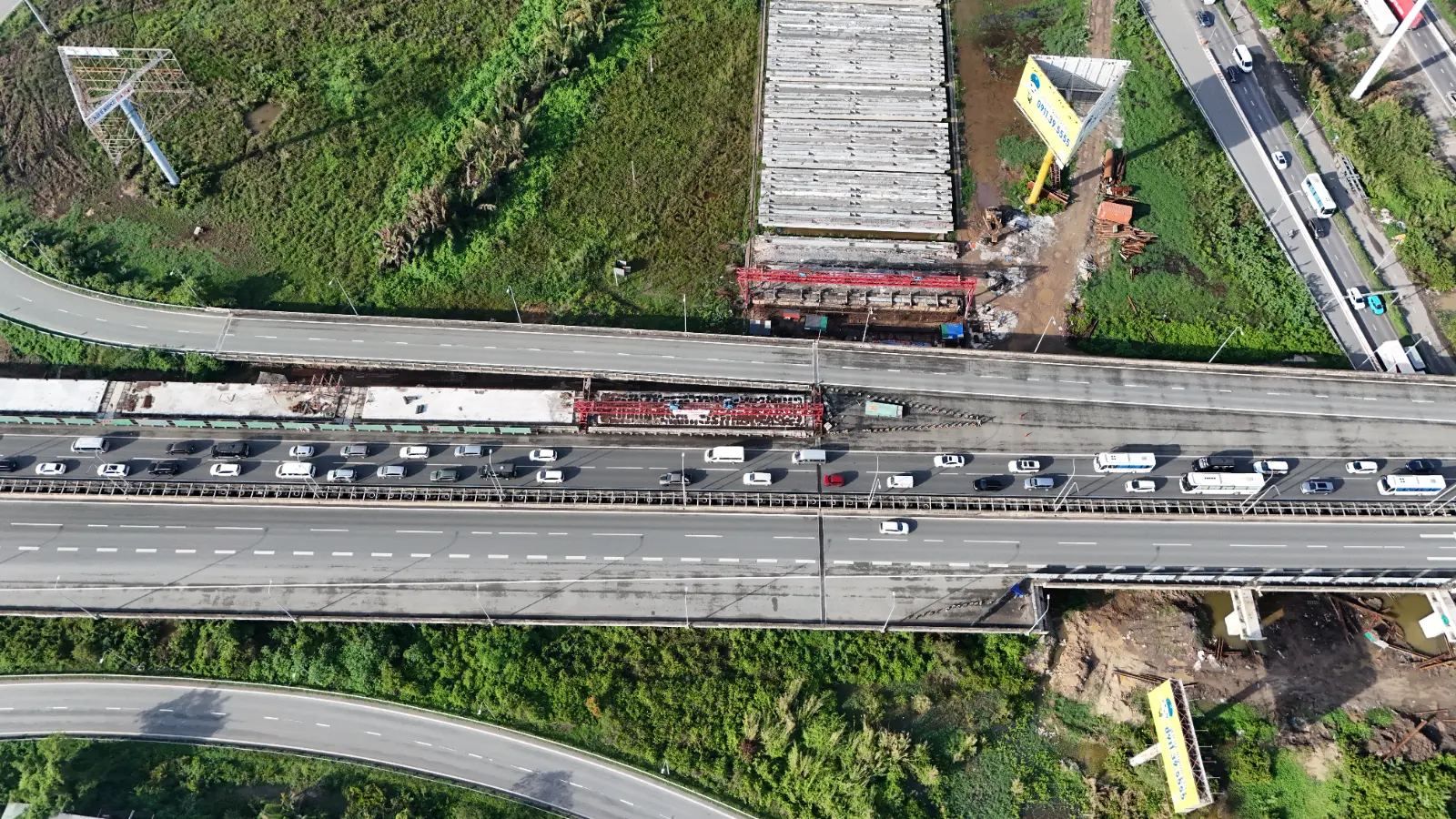

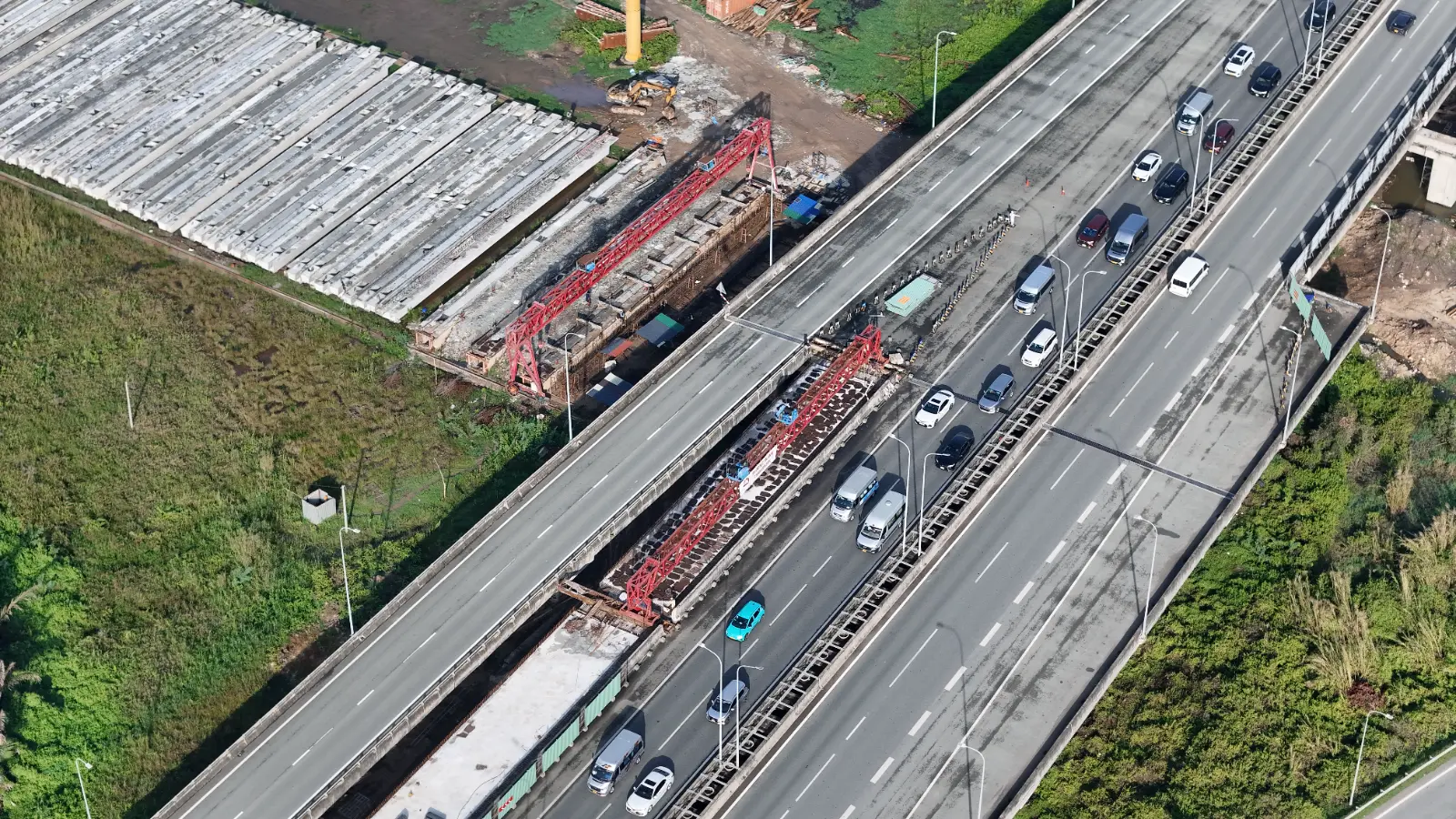

Giá long môn thi công cầu thông thường là hệ thống kết cấu thép dạng giàn (truss) hoặc dầm hộp, có khả năng di chuyển linh hoạt để nhấc, sàng và đặt dầm vào đúng vị trí thiết kế.
Hệ khung giàn thép chính (Main Girder): Chịu lực uốn và lực cắt chính khi treo dầm. Thường có kết cấu rỗng để giảm tải trọng bản thân nhưng vẫn đảm bảo độ cứng mô-men lớn.
Chân cổng (Support Legs): Gồm chân trước, chân sau (và chân phụ tùy công nghệ). Hệ chân này giúp truyền toàn bộ tải trọng xuống hệ thống ray hoặc đỉnh trụ cầu đã thi công.
Hệ xe con di chuyển (Trolley): Đặt phía trên khung giàn chính, tích hợp tời nâng công suất lớn để nhấc dầm theo phương đứng và di chuyển dầm theo phương dọc.
Hệ thống di chuyển (Traveling Mechanism): Giúp toàn bộ hệ giá long môn "bước" hoặc chạy ray tiến về phía trước (lao bờ) để tiếp cận nhịp cầu tiếp theo.
2. Quy Trình Công Nghệ Lao Lắp Dầm Bằng Giá Long Môn
Quy trình vận hành giá long môn đòi hỏi sự phối hợp nhịp nhàng và chính xác tuyệt đối qua các bước:
Bước 1: Tiếp nhận dầm
Dầm bê tông sau khi đạt cường độ sẽ được xe chở dầm chuyên dụng (xe rơ-moóc nhiều trục) vận chuyển từ bãi đúc đến đuôi dòng giá long môn.
Bước 2: Nhấc dầm và lao dọc
Hệ thống xe con (trolley) trên giá long môn hạ cáp cáp, móc chặt vào tai cẩu của phiến dầm. Hai tời nâng đồng bộ sẽ nhấc phiến dầm lên khỏi xe vận chuyển và bắt đầu hành trình lao dọc theo thân giá để đưa dầm ra vị trí nhịp đang thi công.
Bước 3: Sàng ngang và hạ dầm
Khi dầm đã nằm trọn trong khoảng không của nhịp, hệ thống sẽ tiến hành sàng ngang (di chuyển theo phương vuông góc với tim cầu) để đưa phiến dầm về đúng vị trí tim dầm thiết kế (ví dụ: từ dầm biên vào dầm giữa hoặc ngược lại). Sau đó, điều khiển hạ từ từ dầm xuống gối cầu (gối cao su hoặc gối chậu).
3. Ưu Điểm Vượt Trội Của Công Nghệ Giá Long Môn
So với phương pháp lao dầm bằng cẩu khổng lồ (Crawler Crane/Mobile Crane) đặt dưới đất, việc sử dụng giá long môn mang lại những lợi thế cực kỳ lớn:
Không phụ thuộc địa hình phía dưới: Cực kỳ tối ưu khi thi công cầu vượt sông, vượt thung lũng sâu, hoặc thi công cầu cạn chạy dọc theo các tuyến đường đô thị chật hẹp – nơi không có mặt bằng để bố trí xe cẩu lớn.
Độ an toàn và ổn định cao: Tải trọng được phân bố trực tiếp lên hệ mố trụ hoặc hệ ray định vị vững chắc, giảm thiểu rủi ro lật cẩu do nền đất yếu.
Tốc độ thi công nhanh: Khi đã lắp đặt xong hệ giá, việc lao lắp mỗi phiến dầm chỉ mất từ vài chục phút đến vài giờ, giúp đẩy nhanh tiến độ toàn dự án.
4. Các Biện Pháp Đảm Bảo An Toàn Nghiêm Ngặt
⚠️Lưu ý cốt lõi: Thi công lao lắp dầm là công tác có nguy cơ mất an toàn cao (nằm trong danh mục giám sát đặc biệt). Do đó, các nguyên tắc sau bắt buộc phải tuân thủ:
Kiểm định và thử tải: Trước khi đưa vào vận hành chính thức, giá long môn phải được kiểm định cơ quan chức năng và tiến hành thử tải (tải tĩnh và tải động) với hệ số an toàn theo quy định.
Quan trắc biến dạng: Trong quá trình cẩu lắp, kỹ sư trắc đạc phải liên tục theo dõi độ võng của dầm thép chính và độ thẳng đứng của hệ chân cổng.
Tốc độ gió: Tuyệt đối không vận hành giá long môn khi có gió bão lớn (thường giới hạn tốc độ gió khi thi công là dưới 10 - 15 m/s). Khi dừng thi công, phải có hệ thống neo chằng chống bão chắc chắn.
Đồng bộ hành trình: Khi xe con di chuyển hoặc khi toàn bộ giá long môn "bước" nhịp, các động cơ phải được điều khiển đồng bộ, tránh hiện tượng lệch chân gây vặn xoắn kết cấu thép.
Giá long môn cẩu lắp dầm không chỉ là một thiết bị máy móc thuần túy, mà nó đại diện cho giải pháp công nghệ, sự kết hợp giữa kỹ nghệ cơ khí chính xác và tư duy giải pháp của các kỹ sư giao thông. Nhìn những phiến dầm nặng hàng trăm tấn được nhấc bổng và đặt vào vị trí êm ái, chúng ta càng thấy rõ tầm quan trọng của những "gã khổng lồ" này trong việc kết nối những mạch máu giao thông của đất nước.
