ĐẦU NEO VÀ TẤM ĐỆM: CƠ CHẾ TRUYỀN LỰC TRONG HỆ THỐNG OVM

Trong công nghệ bê tông cốt thép dự ứng lực, nếu sợi cáp đóng vai trò là "gân" chịu lực thì bộ đôi Đầu neo và Tấm đệm (Bản đệm) chính là khớp nối quan trọng nhất. Sự phối hợp nhịp nhàng giữa hai bộ phận này quyết định việc lực căng từ kích thủy lực có được truyền tải an toàn vào dầm cầu hay không.

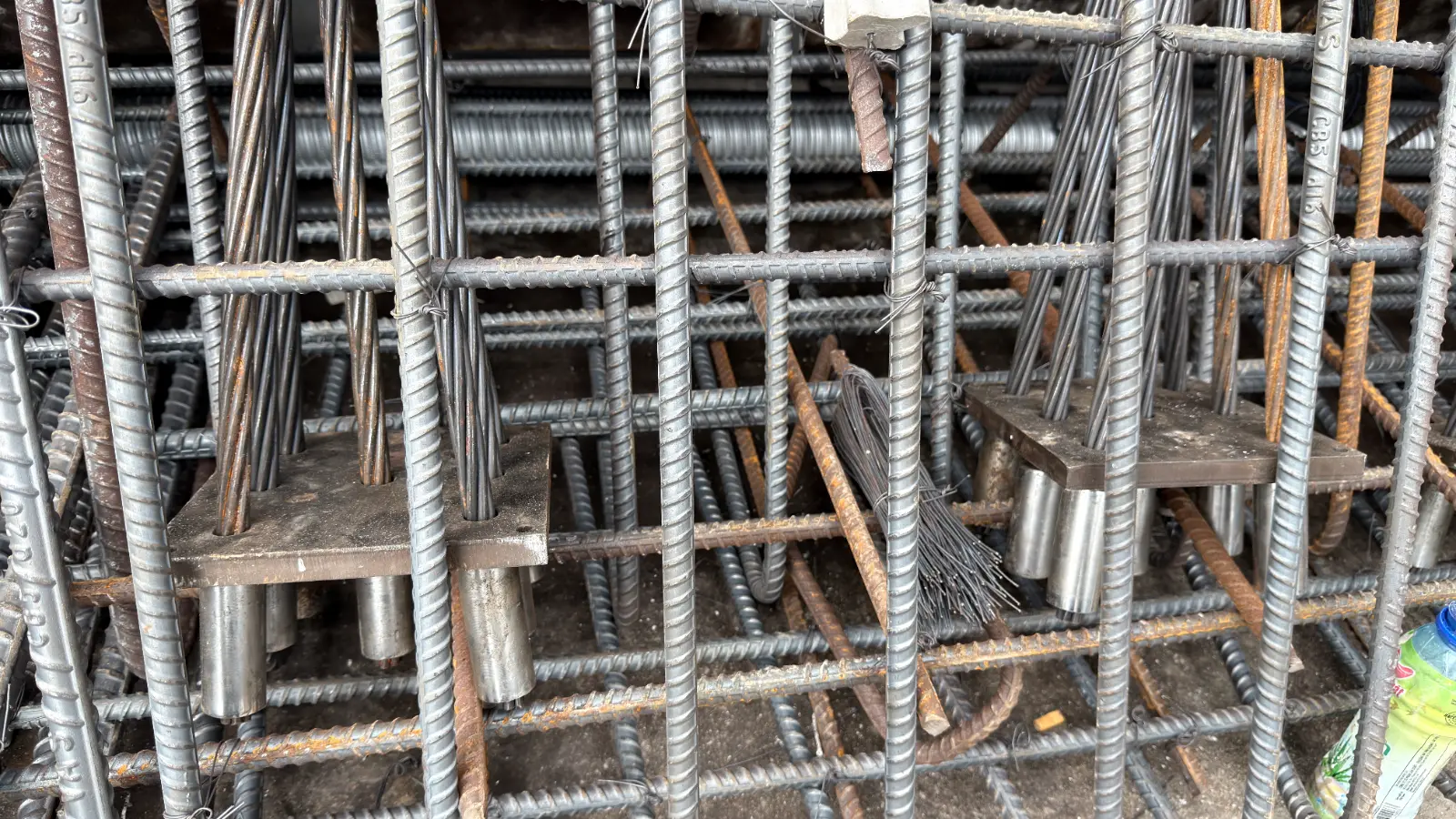

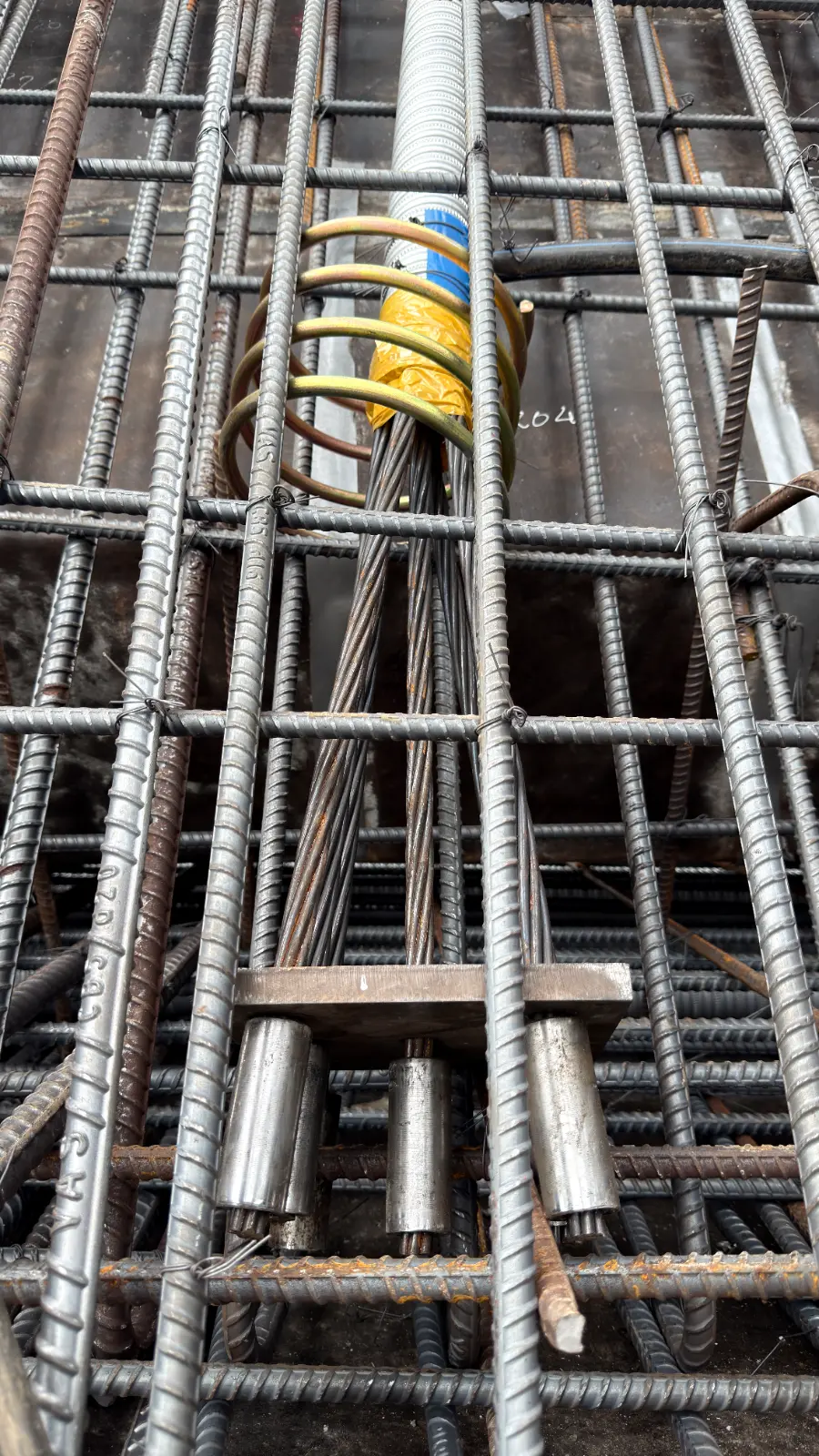

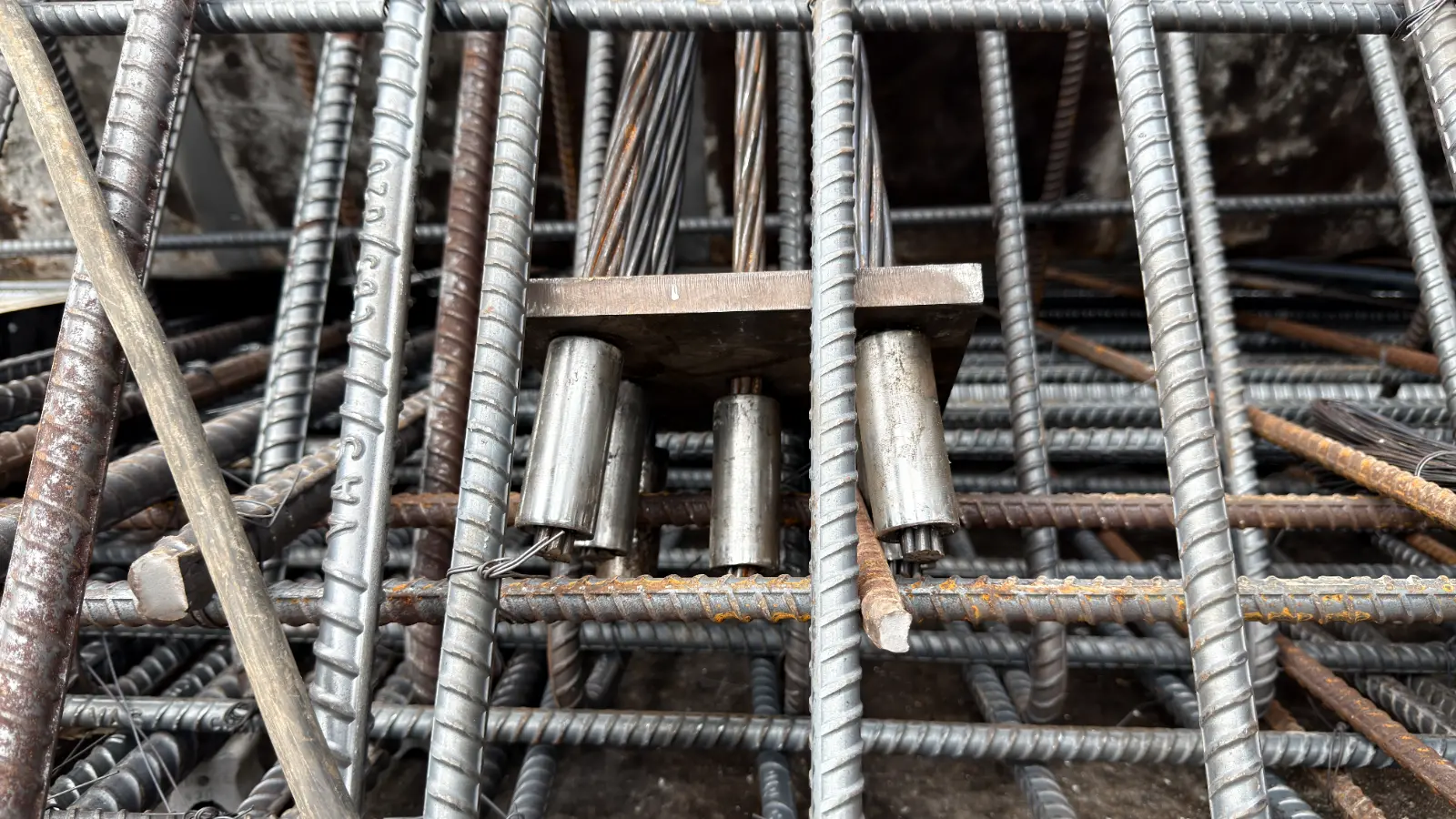

​1. Tấm đệm neo (Bearing Plate) – Nền móng của sự ổn định

Tấm đệm là một miếng thép dày, hình vuông hoặc hình tròn, được đặt áp sát vào bề mặt bê tông (hoặc âm trong bê tông).

Chức năng: Nhiệm vụ duy nhất nhưng cực kỳ quan trọng của tấm đệm là tán lực. Nó tiếp nhận lực ép tập trung cực lớn từ đầu neo và dàn trải lực đó ra một diện tích bề mặt bê tông rộng hơn. Nếu không có tấm đệm, đầu neo sẽ "đâm thủng" khối bê tông ngay khi bắt đầu căng kéo.

Cấu tạo: Tấm đệm thường có một lỗ rỗng ở giữa để ống gen và cáp đi qua. Bề mặt tấm đệm phải được gia công phẳng tuyệt đối để tiếp xúc khít với đầu neo, tránh hiện tượng lệch tâm gây gãy nêm.

2. Đầu neo cáp (Anchor Head) – Trung tâm điều phối lực

Đầu neo (thường là neo OVM đầu tròn) là bộ phận trực tiếp giữ các sợi cáp thép thông qua hệ thống nêm.

Chức năng: Giữ chặt các sợi cáp sau khi căng kéo bằng ma sát cực lớn giữa nêm và cáp. Đầu neo tựa trực tiếp lên tấm đệm.

Sự tương tác: Khi kích rút cáp, đầu neo sẽ bị ép chặt vào tấm đệm. Lúc này, toàn bộ lực căng của cáp chuyển hóa thành lực nén lên tấm đệm và truyền vào đầu dầm.

Đầu neo và tấm đệm là biểu tượng của sự phối hợp hoàn hảo trong kỹ thuật cơ khí xây dựng. Một bên giữ lực, một bên truyền lực; thiếu một trong hai, hệ thống dự ứng lực sẽ không thể vận hành.
