Bản vẽ Dầm I33 DƯL - HL93 : Thông số Kỹ thuật và Chi tiết Cốt thép theo TCVN 11823-2017
Bản vẽ cung cấp chi tiết kỹ thuật cho dầm cầu BTCT Dự Ứng Lực (DƯL) tiết diện chữ I với chiều dài nhịp L = 33m. Dầm có chiều cao 1400mm và trọng lượng xấp xỉ 37.912 tấn, được thiết kế theo tiêu chuẩn TCVN 11823-2017 và tải trọng HL93. Bản vẽ bao gồm thông số cường độ bê tông (f'c=45 MPa), bố trí tổng cộng 44 tao cáp D12.7MM (gồm 32 tao thẳng và 12 tao cong) cùng với bảng thống kê chi tiết khối lượng cốt thép thường và vật liệu bê tông.

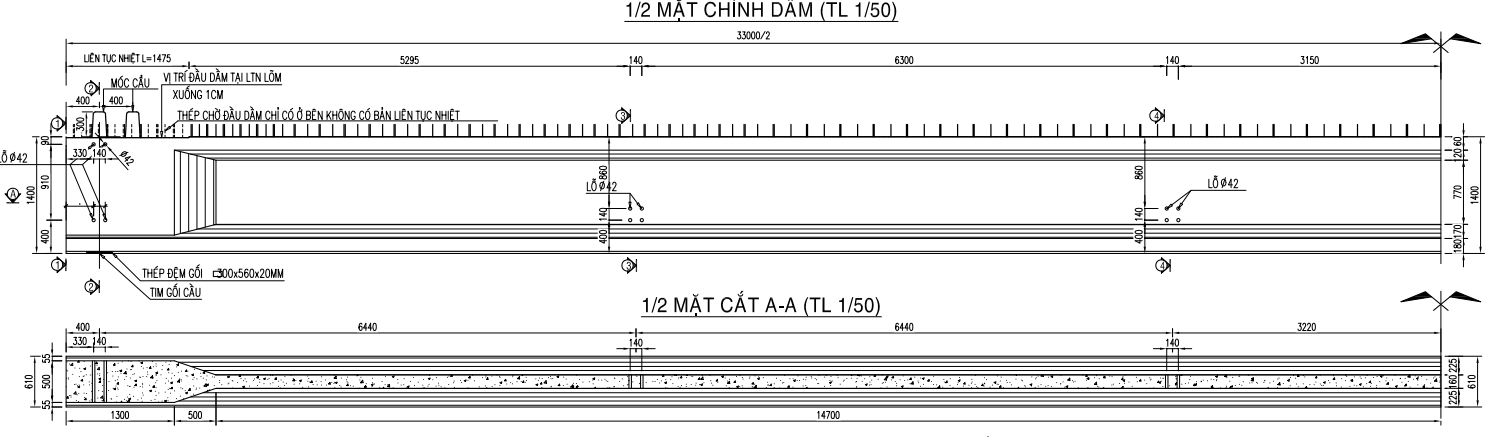

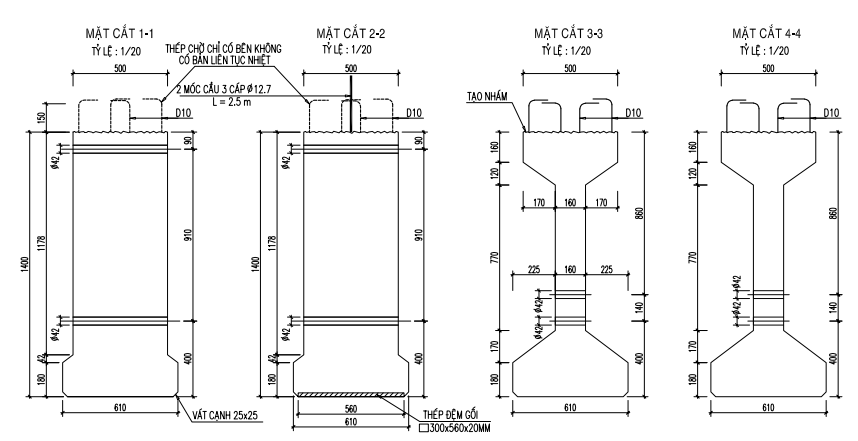

Cầu tạo dầm I33

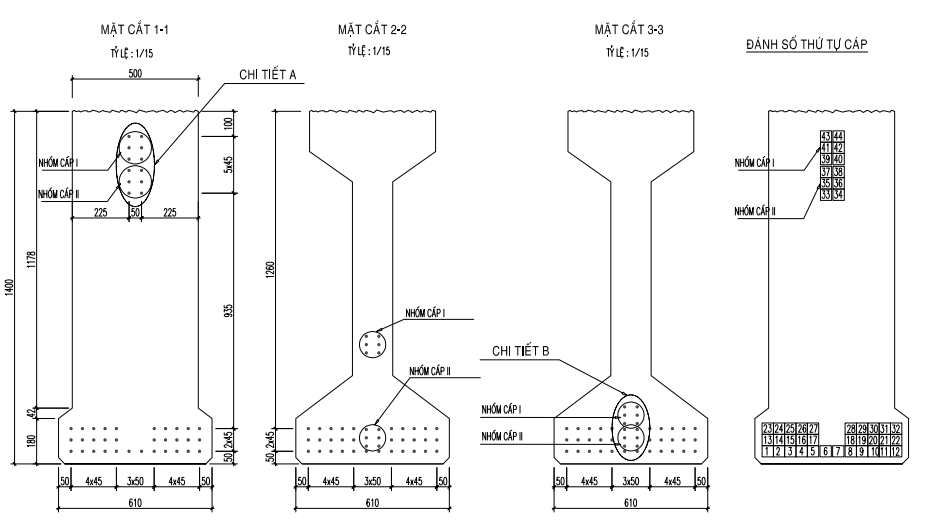

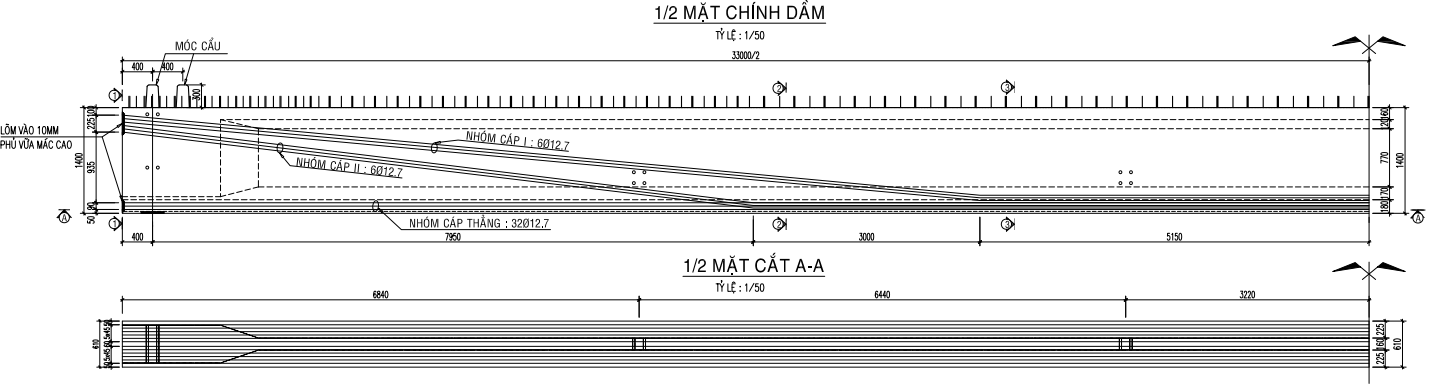

Bố trí cáp dự ứng lực dầm I33

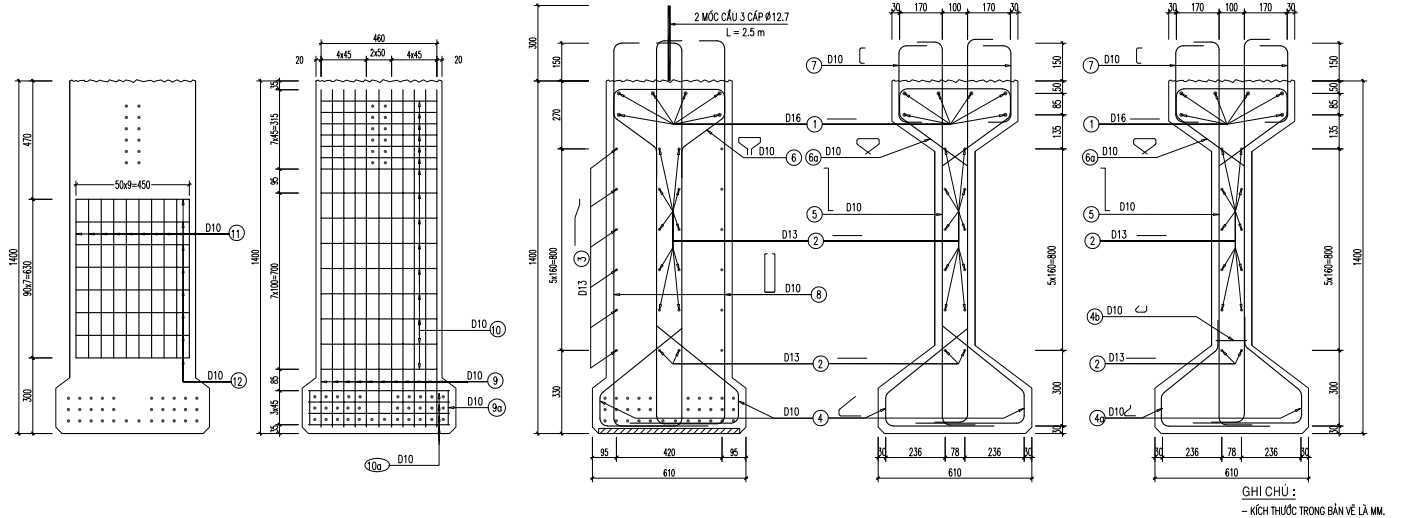

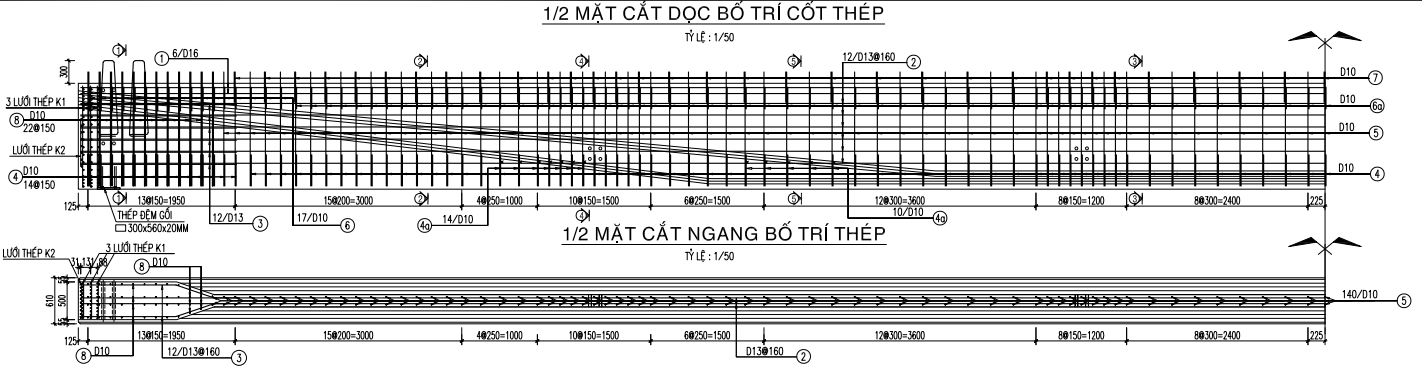

Bố trí cốt thép thường dầm I33
🏗️ Thông số Kỹ thuật Cơ bản (GHI CHÚ: 2, 3)
Loại Dầm: BTCT DƯL tiết diện I.
Kích thước:
Dài: 33.00m.
Cao: 1400mm.
Rộng bầu trên: 500mm.
Rộng bầu dưới: 610mm.
Trọng lượng: 37.912 T.
Tiêu chuẩn Thiết kế: TCVN 11823-2017.
Tải trọng Thiết kế: HL93 + Người (3x10 MPa).
Cường độ Chịu nén Bê tông (mẫu lăng trụ 150x300mm):
Sau 28 ngày: f'c = 45\text{ MPa
Tại thời điểm Cắt cáp: f'c = 38 MPa
Cáp Tiền Áp: Loại D12.7mm phù hợp với tiêu chuẩn ASTM A 416M-96 GRADE 1860.
Cốt Thép Thường: Phù hợp với tiêu chuẩn ASTM A615-00 GRADE 420 hoặc JIS 3112-50390
Yêu cầu bề mặt: Mặt trên của dầm phải tạo nhám tối thiểu 6mm.
Đơn vị: Kích thước trong bản vẽ dùng đơn vị MM.
🔩 Thông số Kỹ thuật khi Căng Cáp (GHI CHÚ: 4)
Lực Căng Cấp: 131.4 KN/sợi 13.4 Tấn/sợi
