Bản Vẽ Chi Tiết Thi Công Dầm Ngang Cầu Super-T

I. Tổng quan về Bản vẽ Dầm ngang (Introduction)

-Dầm ngang (Diaphragm) là bộ phận kết cấu quan trọng trong hệ dầm Super-T, có tác dụng liên kết các phiến dầm chủ thành một hệ thống nhất, đảm bảo khả năng chịu lực ngang và phân phối tải trọng hoạt tải giữa các dầm.

- Hồ sơ bản vẽ thi công chi tiết dầm ngang được thiết kế để đảm bảo sự chính xác về hình học, vị trí cốt thép và các chi tiết chờ, phù hợp với Tiêu chuẩn thiết kế cầu đường (ví dụ: TCVN 11823:2017) và chỉ dẫn kỹ thuật của dự án.

II. Các thành phần chính trong Bản vẽ (Drawing Contents)

- Một bộ bản vẽ thi công dầm ngang Super-T tiêu chuẩn cần thể hiện rõ các nội dung sau:

1. Bố trí chung (General Layout)

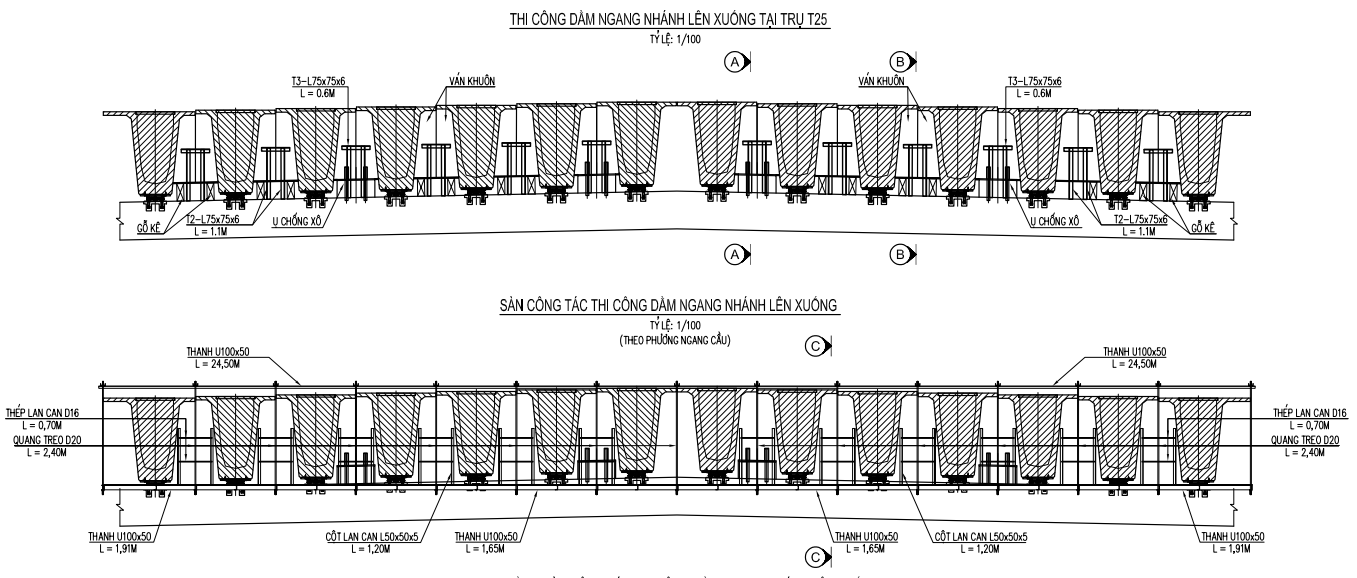

•  - Mặt bằng bố trí dầm ngang: Thể hiện vị trí các dầm ngang trên toàn nhịp (thường gồm dầm ngang đầu dầm và dầm ngang trung gian).

•  - Mặt cắt ngang cầu: Thể hiện vị trí dầm ngang nằm giữa các cánh dầm Super-T.

4. Ván khuôn & Biện pháp thi công (Formwork & Method)

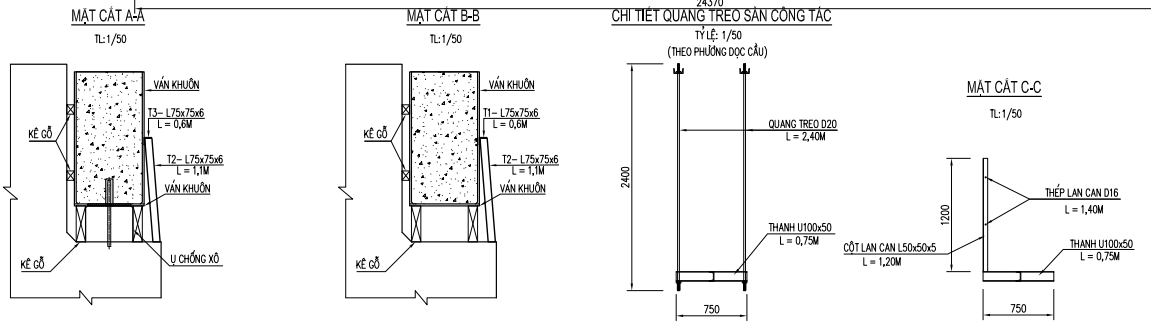

•  - Chi tiết ván khuôn: Cấu tạo ván khuôn đáy, ván khuôn thành.

​
